高低位阶打标及平面打标,浮雕及大幅面打标
产品特性
◆ 先进的小光斑设计方案,线条精细。
◆ 精确的光路设计与加工,大幅面和曲面加工能量衰减小。
◆ XY轴扫描速度小于等于1200mm/s,动态Z轴扫描速度达到2000mm/s。
◆ 改变焦点的位置,可进行高低位阶打标,适用于浮雕等3D应用。
◆ 该光学扫描系统具有速度快、低漂移、高定位精度和运行可靠等特点,匹配1064nm激光源。
◆ 广泛应用于手机通讯、玻璃陶瓷、金属材料、食品包装等各种行业。
规格参数
振镜规格参数 | ||||
型号 | FB-PR20 | |||
通光孔径 | 10mm | |||
输入光斑 | 7.5mm | |||
聚焦模式 | 前聚焦 | |||
XY轴速度 | ≤1200mm/s | |||
动态Z轴速度 | ≤2000mm/s | |||
工作幅面 | 300*300 | 400*400 | 500*500 | 680*680 |
变焦范围 | 73mm | 100mm | 150mm | |
工作焦距 | 385~485mm | 514~614mm | 665~815mm | 904mm |
适应激光器功率 | ≤200W | |||
重复刻度精度 | 5urad | |||
通用协议 | XY2-100协议 | |||
工作偏转角 | ±10 | |||
最大增益漂移 | 50 | |||
环境温度 | 0-50℃ | |||
重量 | 4.29KG | |||
尺寸 | 307*135*135mm |

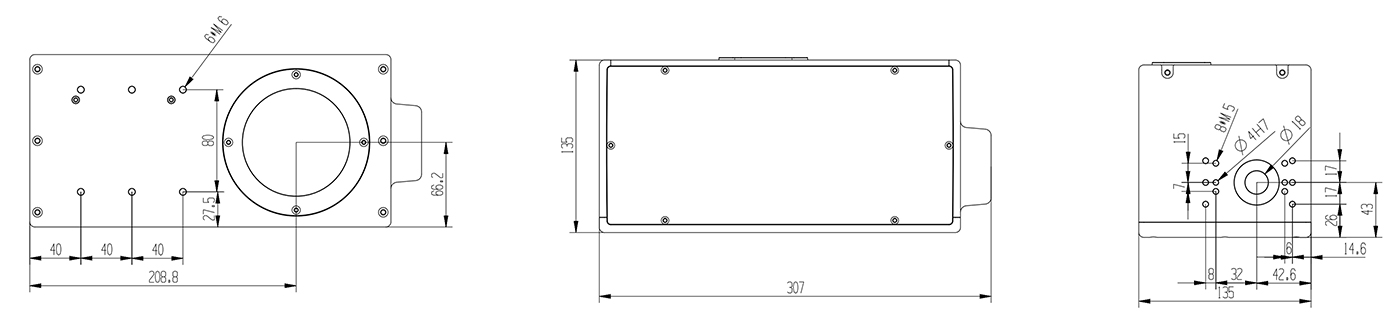

尺寸图
