功能介绍

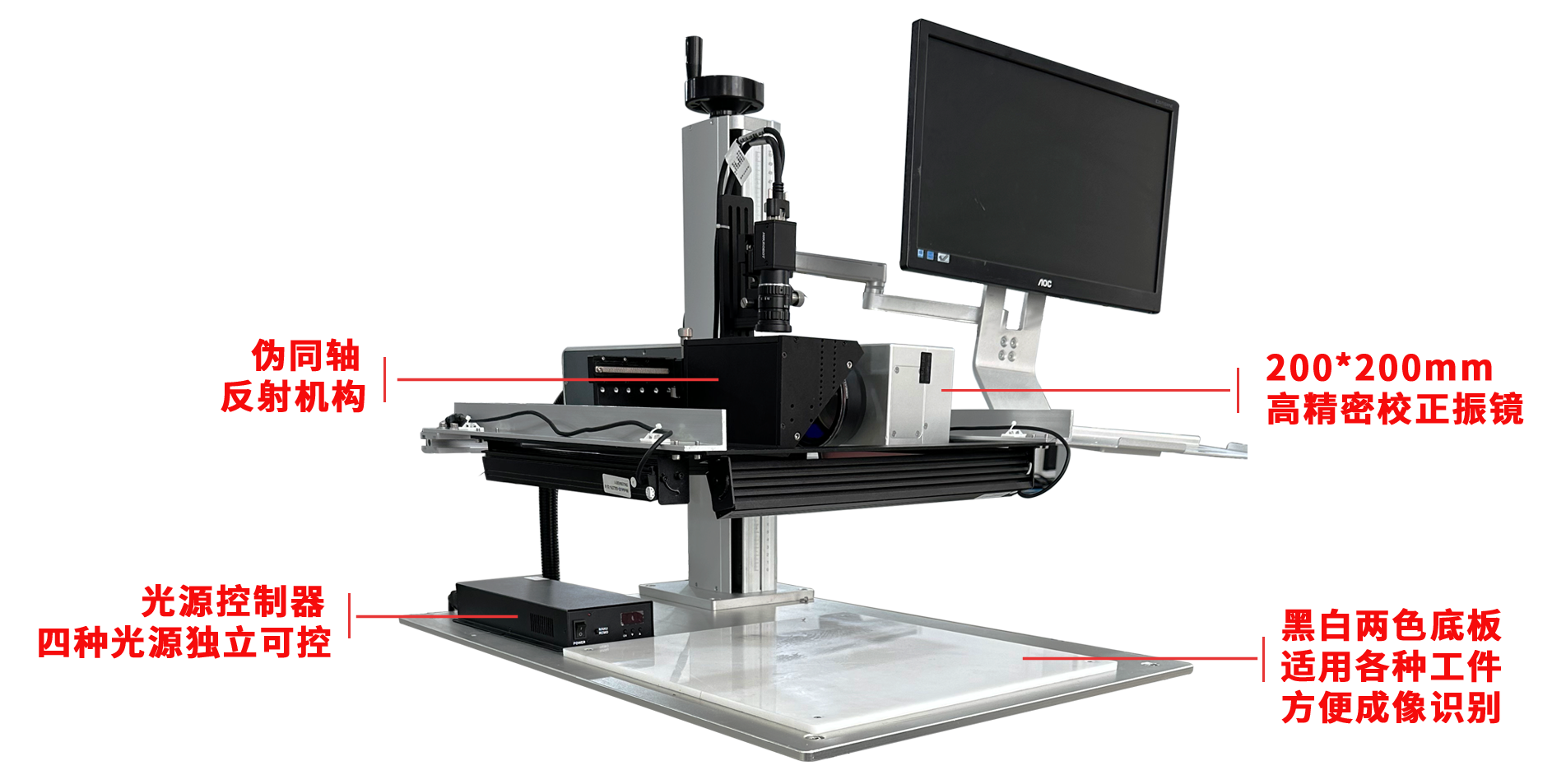

在激光加工时对所需加工的产品进行拍照，由计算机进行模块对比以及位置定位，生成实时的激光加工坐标，激光打标机经过坐标调整后即可对产品进行高精度的精确加工。

  • 200*200mm
    大范围视觉功能打标
    适用工件
    最大高度可达160mm
产品特点
    1. 适合多种不同类型工件

    2. 加工产品不受形状限制；多种规格可同时定位打标

    1. 无需固定，可随意摆放

    2. 无需定位料盘及治具固定，加工物件随意摆放，自动对位打标

    1. 工件图层可独立编辑

    2. 相机识别画面实时直接反馈到电脑页面，可在多个工件中选择要加工工件，并在PC端编辑该图层进行打标

细节展示

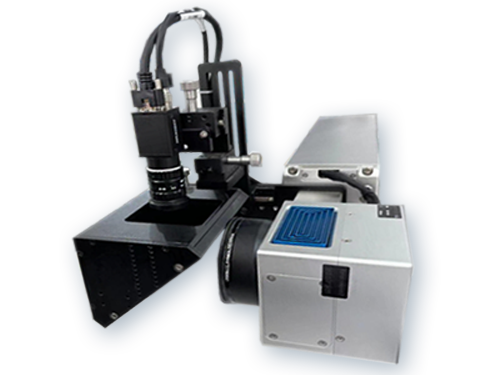

    2. 伪同轴反射机构
      精密伪同轴模组，视觉精度高
      无需机械移动，拍照效率高
      视野大，适合大幅面拍照，与打标范围一致

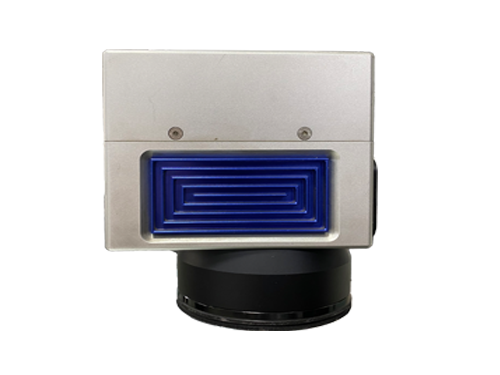

    2. 高精密校正振镜
      200*200mm大范围
      高精度，可达0.05mm
      精密测量的格点法振镜镜头校正方式，确保打标位置的精确无误

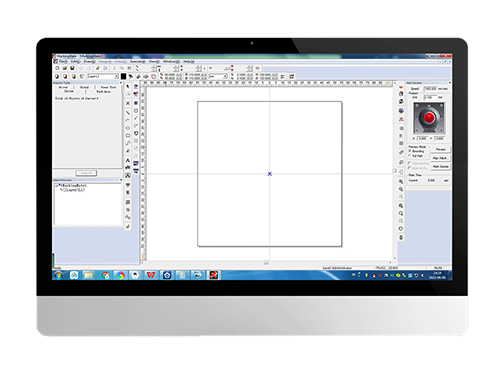

    2. 打标软件
      提供多样化画图功能、且可汇入多种格式文件及一维条码与二维条形码
      满足外部通讯开放接口，视觉等多功能打标
      实时反馈被打标物体图形与位置，精准捕捉定位打标

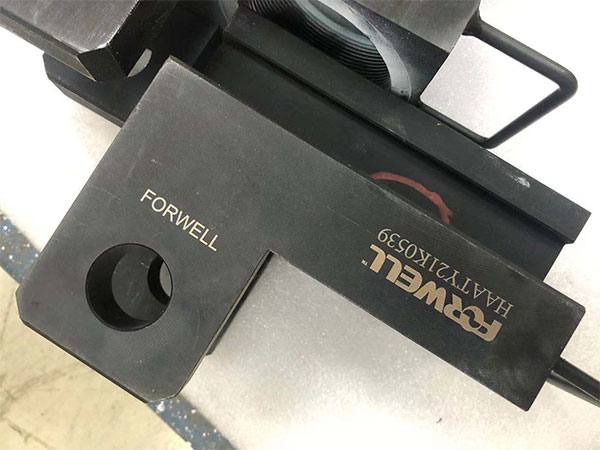

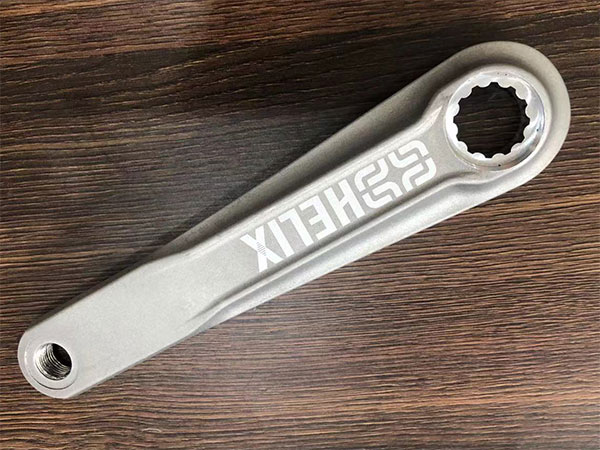

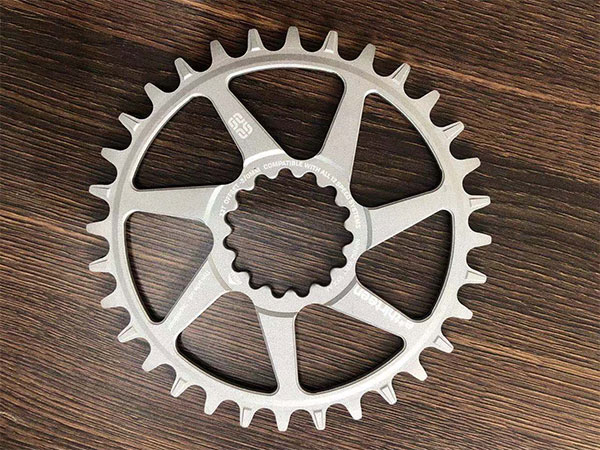

成品展示
规格参数
大范围视觉打标机规格参数
型号CK-U-50 FBECK-U-100 FBE
打标功率50W100W
技术规格激光波长： 1064nm
标准打标范围： 200*200mm
最大打标速度： >7000mm/s
最小打标字号： English 0.2*0.2mm
打标深度： <1mm
打标定位精度： ≤0.0176mm
打标重复精度： 0.05mm
工件加工高度范围： 0-166mm
用户操作电气接口： 脚踏开关、I/O接口、旋转轴接口
振镜精密校正，提供精密格点校正文件
高精度数字振镜（含工作状态显示灯）
工作环境需求电力需求： 110V~240V 50/60HZ
工作温度： 0~40℃
外观尺寸激光头： 583*86*96mm
电源箱： 494*218*376mm
升降台： 760*750*520mm
净重： 50KG净重： 约53KG
可选配件脚踏开关、轻型平板升降台、轻型升降工作桌、旋转轴
