套件包括：N3D控制系统（10.1触摸屏+MC3卡）、3D振镜、振镜电源、板卡电源
高低位打标 飞行高低位 静态高低位 静态高低位 | 深雕/切割 深雕/浮雕 切割 切割 | 光斑可控 打标更快速 打标更清晰 打标更清晰 | 飞行打标 线上编辑功能 超长文字图形编辑 可拓展线缆专用版 |
使用硬体DSP芯片打标卡，1us运算完成、10us实时定位，确保高速飞行不漏打，不变形，高效稳定 一键式软件升级、更新、备份，使系统维护更简单 提供文字编辑功能，可设计生成特有字体 支持流水线速度预测功能和速度过快无法标记时的警告功能 在飞行打标外控触发环境中，提供智能漏打侦测提示 支持文字图形交叉点不打标功能，有效防止交叉重点问题 支持多种激光控制（CO2，光纤，紫外，绿光等） 支持螺旋线切割功能 |  |
| 型 号 | P10 | P10(水冷) | P14 | |

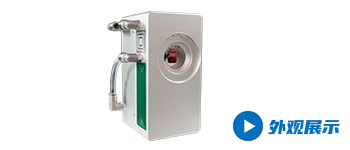

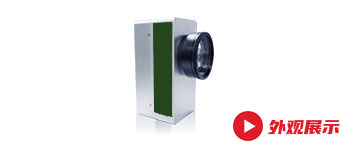

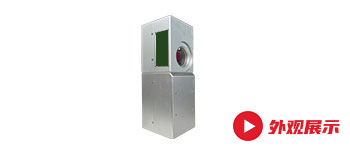

| 产品图 |
|
|
| |
| 通光孔径 | 10mm | 10mm | 14mm | |
| 输入光斑 | 7mm | 7mm | 7mm | |
| XY轴速度 | ≤7000mm/s | ≤7000mm/s | ≤2000mm/s | |
| Z轴动态速度 | ≤3000mm/s | ≤3000mm/s | ≤3000mm/s | |
| 性能差异 | 标刻品质 | 好 | 好 | 较好 |
| 散热模式 | 自然散热 | 强制水冷，可长时间高负荷工作 | 自然散热，散热性较好 | |
| 光斑质量 | 细腻均匀，性能稳定 | 光斑更细、更均匀、力量更强 | ||
| 功能特性 | 高低位阶打标、深雕切割等 | 光斑小，力量强，更适合深雕、切割等 | ||
| 功能 | 飞行打标 | √ | √ | √ |
| 高低位打标 | √ | √ | √ | |
| 深雕、浮雕 | √ | √ | √ | |
| 切割 | √ | √ | √ | |
| 光斑控制 | √ | √ | √ | |
| 型录下载 |  型录下载 | |||
| 演示视频 |
| |||
| 材 质： | 普通场镜（L） | |
| 激光器功率（W）： | 3W / 5W / 10W / 20W / 30W | |
| 场镜范围（mm） | 100*100 | √ |
| 200*200 | √ | |
| 300*300 | √ | |
| 10光斑选用场镜对应焦距范围参考表 | ||
| 场镜范围 (mm) | 最大最小焦距 (mm) | 可变焦距范围 (mm) |
| 100*100 【F160】 | 186~162 | 24 |
| 150*150 【F210】 | 246~203 | 43 |
| 14光斑选用场镜对应焦距范围参考表 | ||
| 场镜范围 (mm) | 最大最小焦距 (mm) | 可变焦距范围 (mm) |
| 100*100 【F160】 | 192.5~178 | 14.5 |
| 150*150 【F210】 | 250~224 | 26 |
| 220*220 【F330】 | 387.5~327.5 | 60 |
| 自动对焦工作高度范围由测高模块的测高范围和场镜的变焦范围共同决定 | |||||
| 场镜范围 (mm) | 绿光 | 传感器范围选型 | |||
| 最大最小焦距 (mm) | 可变焦距范围 (mm) | A型 (65~135) | B型 (120~280) | C型 (200~600) | |
| 110*110 | 162~186 | 24 | √ | ||
| 150*150 | 203~246 | 43 | √ | ||
| 200*200 | 297~332 | 35 | √ | ||
手册型录
| 名称 | 文件类型 | 文件大小 | 时间 | 点击下载 |
| N3D激光打标套件 | N3D后聚焦套件综合型录 | 42.5MB | 2024.02.26 |  |
| N3D安装接线手册 | 22.3MB | 2021.10.20 | | |
| N3D使用设定手册 | 2.05MB | 2021.10.20 | | |
| MC3++板卡使用手册 | 2.09MB | 2023.01.09 | | |
| MC3++板卡简易接线手册 | 1.49MB | 2023.01.09 | |
