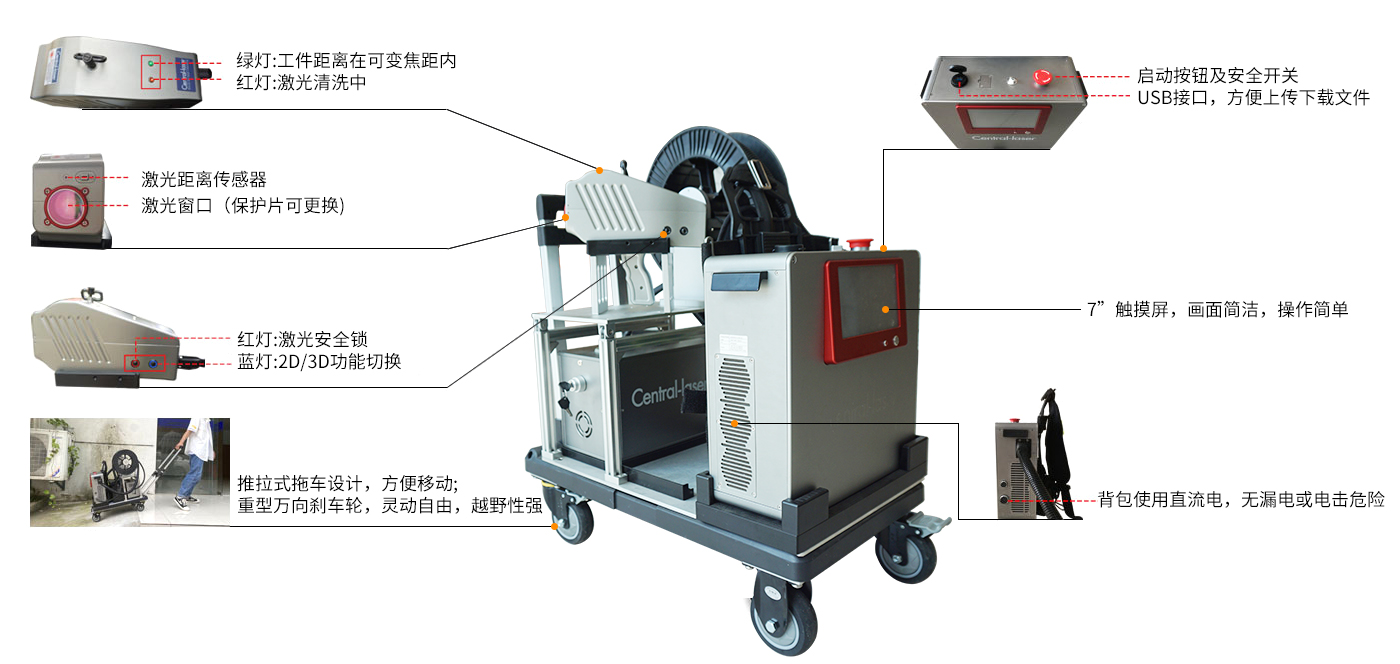

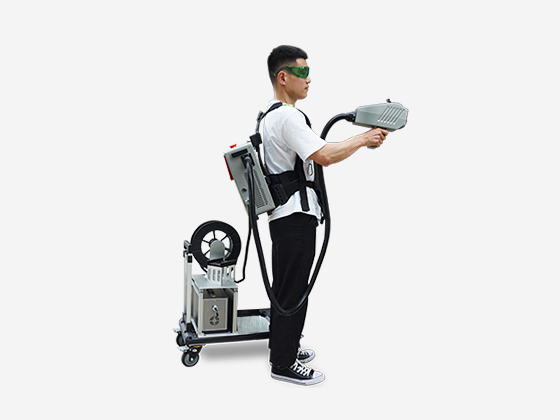

背负式自动变焦清洗机

CK-N-100 CLB-AF

客户服务热线:总部:(+86) 0512-6635905台湾分部:(+886) 2-26917119
咨询邮箱:

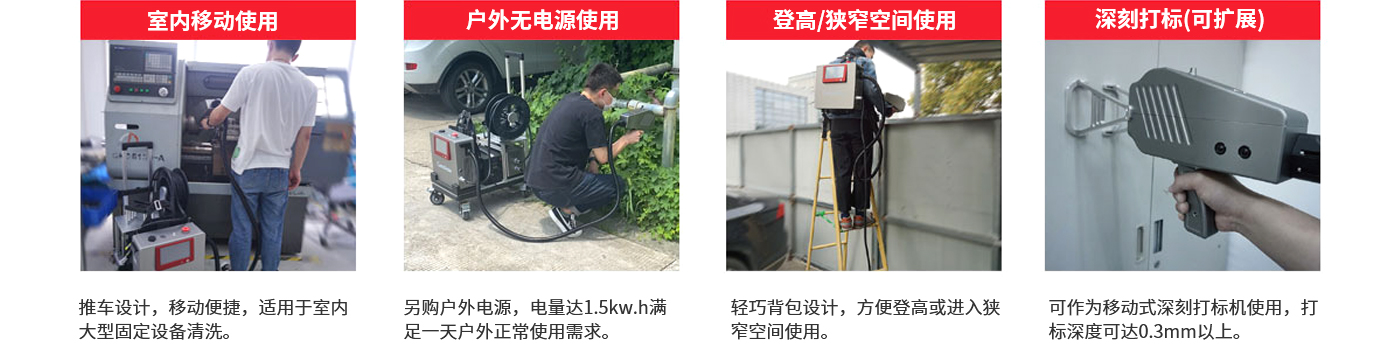

场景应用


多边形 1.png





中兴鼎 专有技术


多边形 1.png

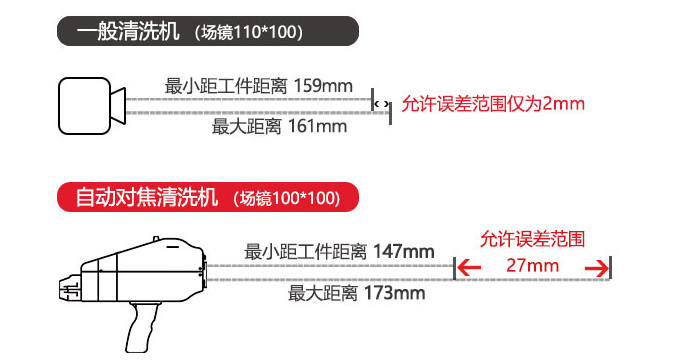

自动对焦技术 - 让人员操作更轻松

工件之间的距离,可有效清洗的误差从2mm扩大至27mm。

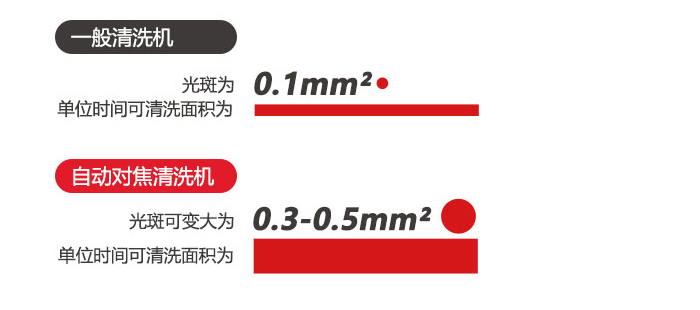

光斑可控技术 - 清洗效率更高

一般2D清洗光斑大小约在0.1mm²;3D自动变焦清洗时光斑为0.3mm²以上,在单位时间内,激光清洗路径长度都是一样时,3D自动变焦清洗面积是一般2D清洗的9倍,清洗效率更快。

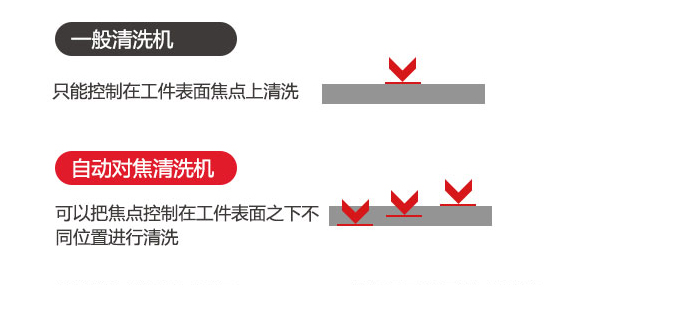

离焦控制技术 - 有效避免工件损伤

清洗工件保持在焦距上时,激光腐蚀能力最强,易造成工件表面损伤。有些精密敏感工件需要除浮锈、油污、薄漆等,但又不能伤害工件底材时,可以使用离焦清洗方式,可以有效保护底材不被激光损伤。

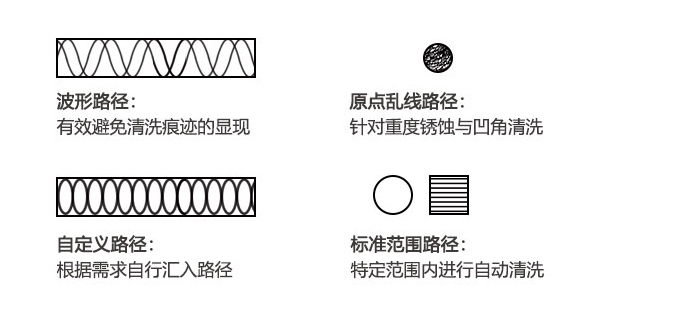

多种清洗路径 - 满足各种清洗需求

自动对焦激光清洗机内设多种清洗路径(波型路径、原点乱线路径径、标准范围路径、外部路径汇入等),可针对不同清洗应用需求,选择不同清洗路径模式。


可扩展深雕功能 - 清洗、深雕,一机完成

自动对焦激光清洗机可扩展“深雕”功能。脉冲能量值1.5mJ,具有高峰值功率,可作为移动式深刻打标机使用,打标深度可达0.3mm以上。客户可根据自己的需求一键切换,操作简单。




适用范围


多边形 1.png


金属或者玻璃表面涂覆层去除,快速除漆;

快速除锈,及各种氧化物,狭小空间金属表面清洗;

精密部件去除油脂,树脂,胶,粉尘,污渍,生产残渣;

焊接前或粘合前脱漆,除锈,去油污;

焊接后氧化物,残渣处理;

模具清洗,如轮胎,电子模具,食品等模具;

船舶生产或维护过程中的氧化物处理,除漆,除锈;

文物清洗,岩石清洗,建筑物外表面清洗;





规格参数


多边形 1.png


型号CK-N-60CLB-AFCK-N-80CLB-AFCK-N-100CLB-AF
激光器FIBERFIBERFIBER
波长1064nm1064nm1064nm
激光功率60W80W100W
脉冲能量1.5mJ1.5mJ1.5mJ
脉冲宽度90~110ns80~250ns2~400ns
频率调节范围40~100Khz40~80Khz1~6000Khz
扫描头手持3D自动变焦枪头
扫描速度8000mm/s
清洗范围100*100mm
清洗模式除锈,除漆,除油,除污等四种清洗模式
清洗路径波型,标准型,乱线,外部汇入等
自动焦距变动范围27mm
清洗头光缆长度2m3m5m
直流电源线长度5m5m3m
冷却方式风冷
最大消耗功率<600W
电源AC 110~220V

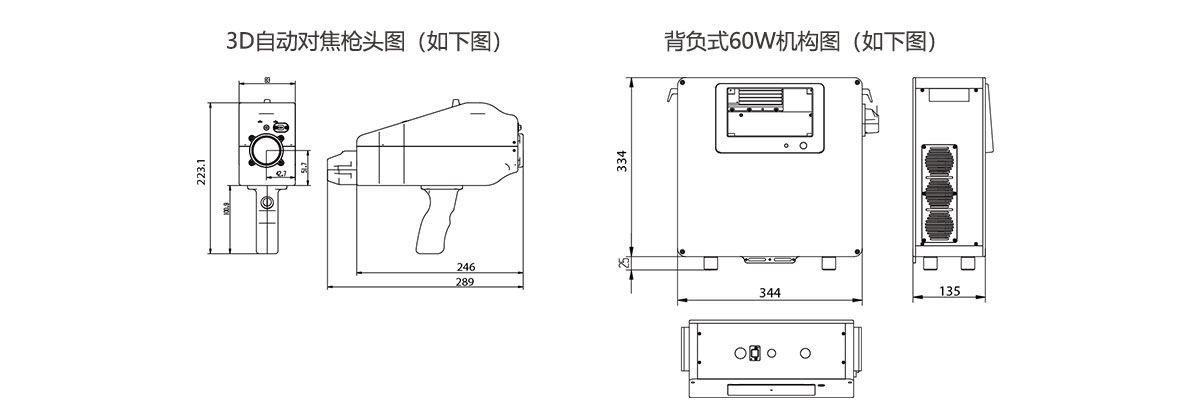

尺寸清洗头:299*83*223mm, 背包:344*334*135mm
电源箱:285*182*162mm
重量清洗头:1.9kg,     背包:11.7kg,    电源箱:5.7kg
