CK-M3D-3DGR-P

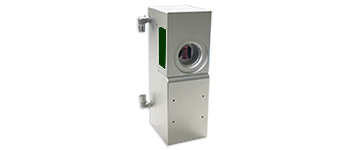

型 号 | P10 | P10(水冷) | P14 | |
产品图 | ||||
通光孔径 | 10mm | 10mm | 14mm | |
输入光斑 | 7mm | 7mm | 7mm | |
XY轴速度 | ≤7000mm/s | ≤7000mm/s | ≤2000mm/s | |
Z轴动态速度 | ≤3000mm/s | ≤3000mm/s | ≤2000mm/s | |
性能差异 | 标刻品质 | 好 | 好 | 较好 |
散热模式 | 自然散热 | 强制水冷,可长时间高负荷工作 | 自然散热,散热性较好 | |
光斑质量 | 细腻均匀,性能稳定 | 曲面、内雕、浮雕、3D成型、切割等 | ||
功能特性 | 曲面、模型汇入打标、内雕等 | 光斑更小,力量更强,适合内雕、3D成型等 | ||
功能 | 平面打标 | √ | √ | √ |
曲面打标 | √ | √ | √ | |
模型汇入打标 | √ | √ | √ | |
高低位阶打标 | √ | √ | √ | |
内雕、3D成型 | √ | √ | √ | |
切割 | √ | √ | ||
型录下载 | 型录下载 | |||
演示视频 | 高低位打标 | |||
球形打标 | ||||
浮雕 |
材 质: | 普通场镜(L) | |
激光器功率(W): | 3W / 5W / 10W / 20W / 30W | |
场镜范围(mm) | 100*100 | √ |
200*200 | √ | |
300*300 | √ |
10光斑选用场镜对应焦距范围参考表 | ||
场镜范围 (mm) | 最大最小焦距 (mm) | 可变焦距范围 (mm) |
100*100 【F160】 | 186~162 | 24 |
150*150 【F210】 | 246~203 | 43 |
14光斑选用场镜对应焦距范围参考表 | ||
场镜范围 (mm) | 最大最小焦距 (mm) | 可变焦距范围 (mm) |
100*100 【F160】 | 192.5~178 | 14.5 |
150*150 【F210】 | 250~224 | 26 |
220*220 【F330】 | 387.5~327.5 | 60 |
板 卡 | PMC2e | UMC4 |
接 口 | PCIe | USB |
运算速度 | 内建DSP,打标不占CPU时间,运算速度更快 | 运算速度快 |
集成性能 | 极高,尤其适合复杂模型,稳定性强 | 组装方便,可拓展XY滑台 |
是否支持离线打标 | 否 | 是 |
接线定义 | 型录下载 | 型录下载 |
软 件 | MM3D软件(首选) | MarkingMate软件+ 2.5D打标功能 | |
应 用 | 曲面及不规则面打标 | √ | |
3D成型 | √ | ||
深雕 | √ | ||
切割 | √ | ||
平面打标 | √ | ||
高低位打标 | √ | ||
搭配振镜 | 前聚焦振镜 | ||
后聚焦振镜 | √ | √ | |
滑台控制(扩展功能) | √ | √ |
手册型录
名称 | 文件类型 | 文件大小 | 时间 | 点击下载 |
MM3D激光打标套件 | MM3D 后聚焦打标套件综合型录 | 41.9MB | 2024.02.01 | |
MM3D使用手册 | 22.2MB | 2022.12.01 | ||
PMC2e板卡使用手册 | 4.42MB | 2023.01.10 | ||
UMC4板卡使用手册 | 2.48MB | 2023.01.10 | ||
UMC4板卡简易接线手册 | 1.16MB | 2023.01.10 |
