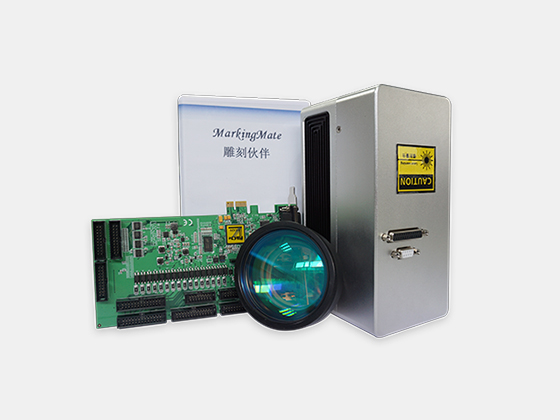

CK-M3D-3DFB-P
| 型 号 | PR10 | PR20 | PR30 | |||||||||

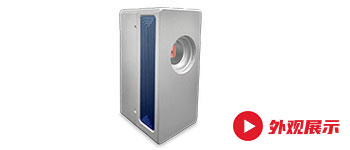

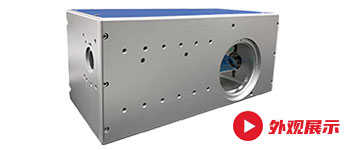

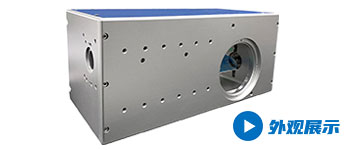

| 产品图 |
|
|
| |||||||||
| 通光孔径 | 10mm | 20mm | 30mm | |||||||||
| 输入光斑 | 7mm | 7.5mm | 7.5mm | |||||||||
| XY轴速度 | ≤7000mm/s | ≤1200mm/s | ≤800mm/s | |||||||||
| Z轴动态速度 | ≤3000mm/s | ≤2000mm/s | ≤1200mm/s | |||||||||
| 差异性功能特点 | 3D打标入门级产品，在模具纹理、纹理刻蚀、PCB打标中广泛应用 | 大幅面打标、浮雕、划线、纹理加工、剥漆等应用中有着优秀表现 | 超大幅面加工，在大幅面打标、浮雕、模具纹理、膜切等应用中有着卓越的表现 | |||||||||
| 功能 | 平面打标 | √ | √ | √ | ||||||||
| 标准曲面打标 | √ | |||||||||||
| 高低位阶打标 | √ | √ | √ | |||||||||
| 浮雕 | √ | √ | √ | |||||||||
| 大幅面打标 | √ | √ | ||||||||||
| 超大幅面打标 | √ | |||||||||||
| 工作幅面 （mm） | 240*240 | 300*300 | 300*300 | 400*400 | 500*500 | 680*680 | 800*800 | 900*900 | 1000*1000 | 1200*1200 | 1300*1300 | |
| 变焦范围 （mm） | 75 | 86 | 73 | 100 | 150 | 200 | 250 | 300 | 400 | |||
| 工作焦距 （mm） | 291.5~366.5 | 326.5~412.5 | 385~485 | 514~614 | 665~815 | 904 | 1052~1252 | 1182~1432 | 1319~1619 | 1584~1984 | 1719 | |
| 型录下载 |  型录下载 | |||||||||||
| 演示视频 |
| |||||||||||
| 板 卡 | PMC2e | UMC4 |
| 接 口 | PCIe | USB |
| 运算速度 | 内建DSP，打标不占CPU时间，运算速度更快 | 运算速度快 |
| 集成性能 | 极高，尤其适合复杂模型，稳定性强 | 组装方便，可拓展XY滑台 |
| 是否支持离线打标 | 否 | 是 |
| 光纤激光器接线方式 | 搭配IPG转接线 | 搭配IPG转接板 |
| 型录下载 | 型录下载 | 型录下载 |
| 软 件 | MM3D软件（首选） | MarkingMate软件+ 大幅面打标功能 | MarkingMate软件+ 2.5D打标功能 | |
| 应 用 | 曲面及不规则面打标 | √ | ||
| 大幅面打标 | √ | √ | ||
| 3D成型 | √ | |||
| 深雕 | √ | √ | ||
| 切割 | √ | |||
| 平面打标 | √ | √ | √ | |
| 高低位打标 | √ | √ | ||
| 搭配振镜 | 前聚焦振镜 | √ | √ | √ |
| 后聚焦振镜 | √ | √ | ||
| 滑台控制（扩展功能） | √ | √ | √ | |
手册型录
| 名称 | 文件类型 | 文件大小 | 时间 | 点击下载 |
| MM3D激光打标套件 | MM3D 前聚焦打标套件综合型录 | 31MB | 2024.02.01 |  |
| MM3D使用手册 | 22.2MB | 2022.12.01 | | |
| PMC2e板卡使用手册 | 4.42MB | 2023.01.10 | | |
| UMC4板卡使用手册 | 2.48MB | 2023.01.10 | | |
| UMC4板卡简易接线手册 | 1.16MB | 2023.01.10 | |
