- 精确的光路设计与加工，减少大幅面和曲面加工能量衰减
- 采用智能动态补偿技术，内置高精度伺服控制，定位精度高
-
- 搭载内部电磁优化技术，保障设备在复杂工况下持续稳定运行
- 采用先进温漂补偿技术，大幅减小漂移量

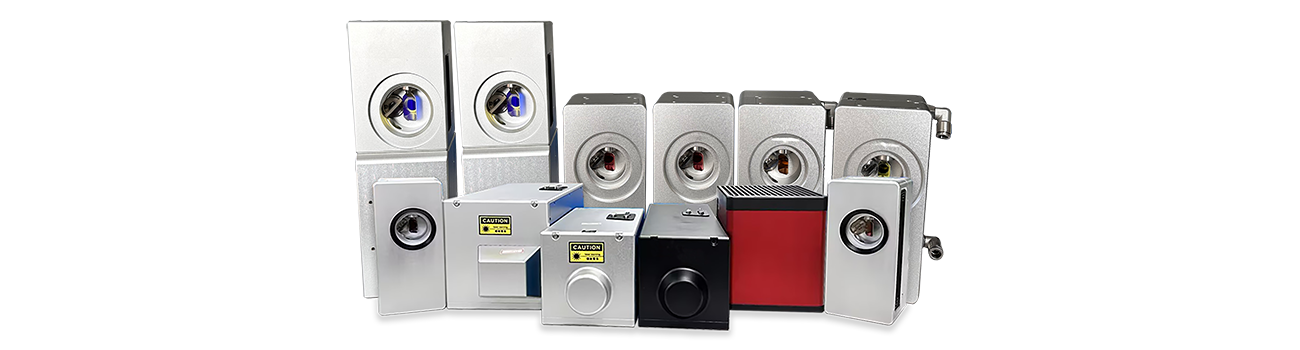

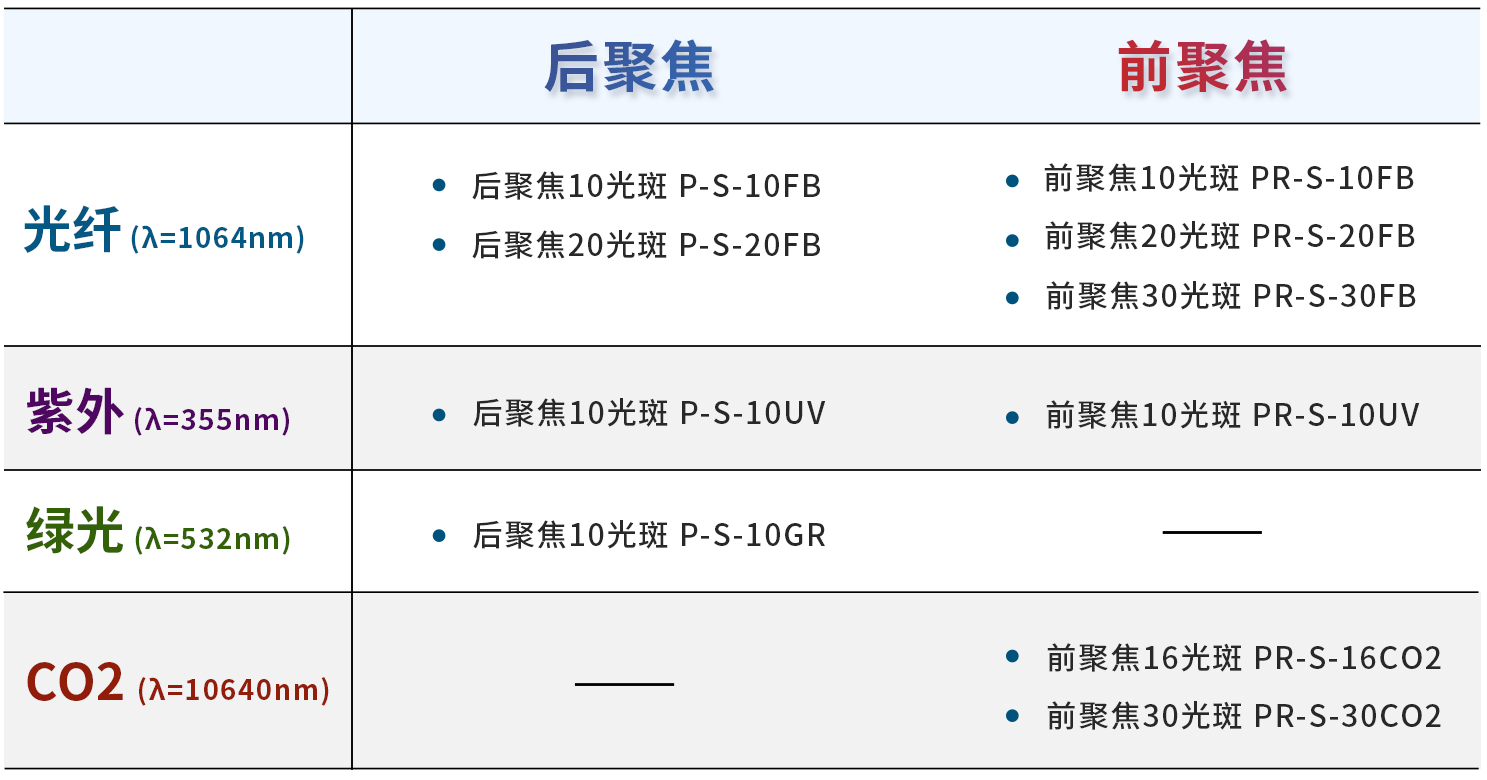

S系列振镜选型

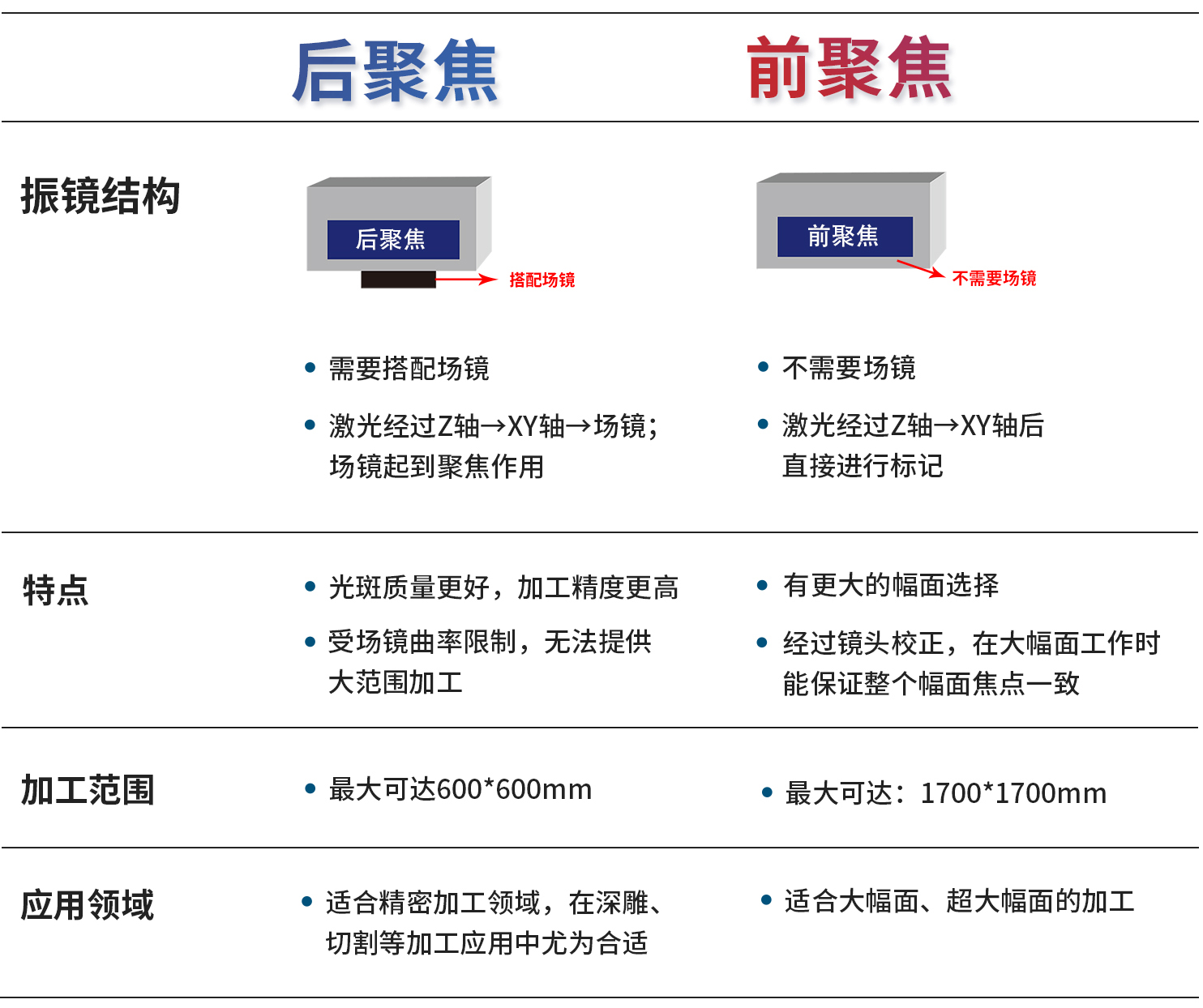

前后聚焦区别
光纤 (1064nm)
| 聚焦方式：后聚焦 | ||
| 型号 | P-S-10FB | P-S-20FB |
| 产品图 |  |  |
| 通光孔径 | 10mm | 20mm |
| 入射光斑 | 7mm | |
| 打标速度 | ≤5000mm/s | ≤2000mm/s |
| 定位速度 | ≤10000mm/s | ≤7000mm/s |
| 打标范围 | 70-600mm | 200-300mm |
| 变焦范围 (以场镜范围100*100mm，F=160为例) | 25mm | |
| 尺寸 | 201*95.4*96.5mm | 292.3*140*119mm |

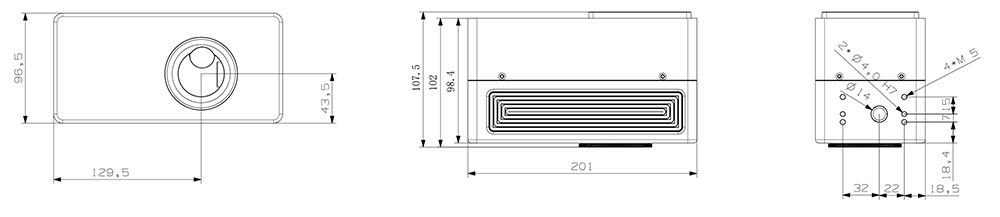

| 尺寸图 |  |  |
| 特点 | 场镜聚焦精度高，打标速度快，适合微加工、精密打标 | 光斑大幅缩小，能量更密集，可以保障打标范围在300mm时，也可轻松进行深雕作业 |
| 聚焦方式：前聚焦 | ||||||||||||||
| 型号 | PR-S-10FB | PR-S-20FB | PR-S-30FB | |||||||||||
| 产品图 |  |  |  | |||||||||||
| 通光孔径 | 10mm | 20mm | 30mm | |||||||||||
| 入射光斑 | 7mm | |||||||||||||
| 打标速度 | ≤5000mm/s | ≤1200mm/s | ≤800mm/s | |||||||||||
| 定位速度 | ≤3000mm/s | ≤2000mm/s | ≤12000mm/s | |||||||||||
| 工作幅面 (mm) | 150*150 | 200*200 | 300*300 | 360*300 | 300*300 | 400*400 | 500*500 | 680*680 | 600*600 | 700*700 | 800*800 | 900*900 | 1000*1000 | 1200*1200 |
| 变焦范围 (mm) | 67 | 75 | 110 | - | 73 | 100 | 150 | - | 120 | 155 | 200 | 250 | 300 | 400 |
| 线宽 (um) | 32 | 34 | 36 | 41 | 39 | 48 | 60 | 68 | 67 | 73 | 80 | 91 | 101 | 115 |
| 尺寸 | 201*98.4*107.5mm | 307*135*135mm | 409.2*172*163.8mm | |||||||||||

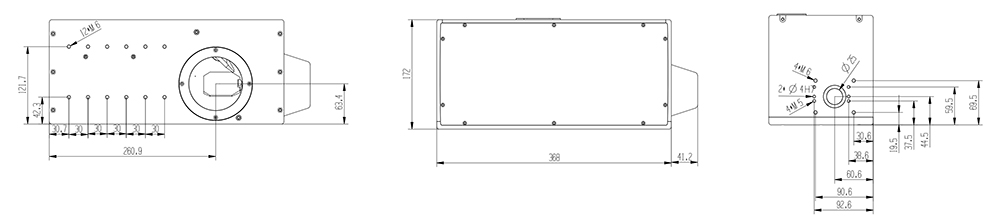

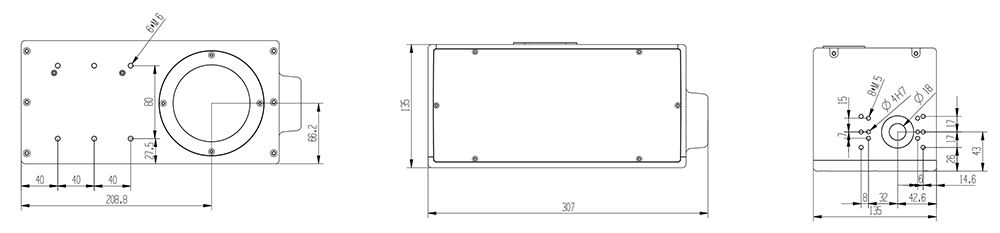

| 尺寸图 |  |  |  | |||||||||||
| 特点 | 3D打标入门级产品 | 解决后聚焦振镜无法对较大幅面进行加工难题，最大幅面可达680*680mm | 聚焦更小的光斑，更好的能量密度，支持更大的打标幅面1200*1200mm | |||||||||||
紫外 (355nm)
| 聚焦方式：后聚焦 | |
| 型号 | P-S-10UV |
| 产品图 |  |
| 通光孔径 | 10mm |
| 入射光斑 | 7mm |
| 打标速度 | ≤5000mm/s |
| 定位速度 | ≤10000mm/s |
| 打标范围 | 70-600mm |
| 变焦范围 (以场镜范围100*100mm，F=160为例) | 13mm |
| 尺寸 | 201*95.4*96.5mm |
| 尺寸图 | |
| 特点 | 场镜聚焦精度高，打标速度快，适合微加工、精密打标 |
| 聚焦方式：前聚焦 | ||||
| 型号 | PR-S-10UV | |||
| 产品图 |  | |||
| 通光孔径 | 10mm | |||
| 入射光斑 | 7mm | |||
| 打标速度 | ≤5000mm/s | |||
| 定位速度 | ≤3000mm/s | |||
| 工作幅面 (mm) | 150*150 | 200*200 | 300*300 | 360*360 |
| 变焦范围 (mm) | 77 | 94 | 110 | - |
| 线宽 (um) | 14 | 17 | 18 | 22 |
| 尺寸 | 201*98.4*107.5mm | |||
| 尺寸图 | | |||
| 特点 | 3D打标入门级产品 | |||
绿光 (532nm)
| 聚焦方式：后聚焦 | |
| 型号 | P-S-10GR |
| 产品图 |  |
| 通光孔径 | 10mm |
| 入射光斑 | 7mm |
| 打标速度 | ≤5000mm/s |
| 定位速度 | ≤10000mm/s |
| 打标范围 | 70-350mm |
| 变焦范围 (以场镜范围100*100mm，F=160为例) | 24mm |
| 尺寸 | 201*95.4*96.5mm |
| 尺寸图 | |
| 特点 | 场镜聚焦精度高，打标速度快，适合微加工、精密打标 |
CO2 (10.64μm)
| 聚焦方式：前聚焦 | |||||||||||
| 型号 | PR-S-16CO2 | PR-S-30CO2 | |||||||||
| 产品图 |  |  | |||||||||
| 通光孔径 | 16mm | 30mm | |||||||||
| 入射光斑 | ≤3mm | ≤7.5mm | |||||||||
| 打标速度 | ≤2800mm/s | ≤600mm/s | |||||||||
| 定位速度 | ≤3000mm/s | ≤1500mm/s | |||||||||
| 工作幅面 (mm) | 300*300 | 550*550 | 700*700 | 1000*1000 | 1200*1200 | 300*300 | 550*550 | 700*700 | 1000*1000 | 1200*1200 | 1700*1700 |
| 焦距 (mm) | 450 | 720 | 900 | 1335 | 1750 | 385 | 810 | 1060 | 1410 | 1800 | 2290 |
| 线宽 (um) | 435 | 504 | 586 | 758 | 1532 | 360 | 453 | 492 | 548 | 625 | 852 |
| 尺寸 | 427*130*130mm | 502*181.8*140mm | |||||||||

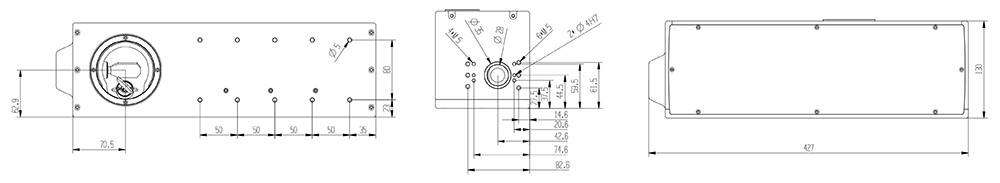

| 尺寸图 |  |  | |||||||||
| 特点 | 解决后聚焦振镜，无法对较大幅面进行加工难题，最大幅面大1200*1200mm | 聚焦更小的光斑，更好的能量密度，支持更大的打标幅面1700*1700mm | |||||||||
手册型录
| 名称 | 文件大小 | 时间 | 点击下载 |
| 3D振镜标准款 | 4.64MB | 2025.10.27 |  |

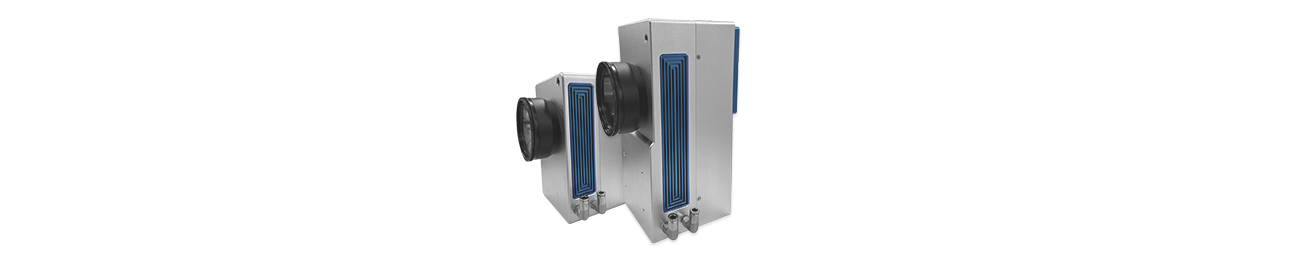

Plus系列振镜分类（后聚焦）
| 型号 | 特点 | 应用领域 |
| P-H 高速 | 全新的XY轴与Z轴电机，速度更快 更高的响应精度，确保标记效果清晰精准 | 适用于高速流水线、曲面标记等 |
| P-HG 高速高功率 | 全面升级，集成高速高功率技术优势 高功率镜片组，承载更大激光功率 强制水冷机构，能够在极端环境下稳定运行 可长时间进行深雕、切割等高负荷应用 | 适用于对效率与强度有双重需求的高端工业领域应用 |
光纤 (1064nm)
| 型号 | 高速P-H-10FB | 高速高功率P-HG-10FB |

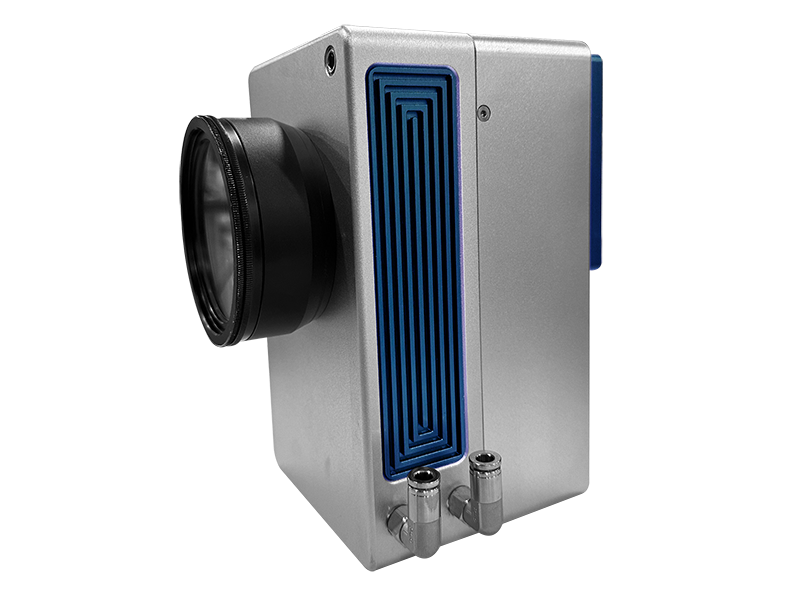

| 产品图 |  | |
| 打标速度 | 8000mm/s | 8000mm/s |
| 定位速度 | 12000mm/s | 12000mm/s |
| 通光孔径 | 10mm | |
| 入射光斑 | 7mm | |
| 打标范围 (mm) | 70-600mm | |
| 变焦范围 (以场镜范围100*100mm，F=160为例) | 25mm | |
| 适用功率 | ≤200W | ≤300/500W |
| 尺寸 | 201*116.08*111.4mm | |

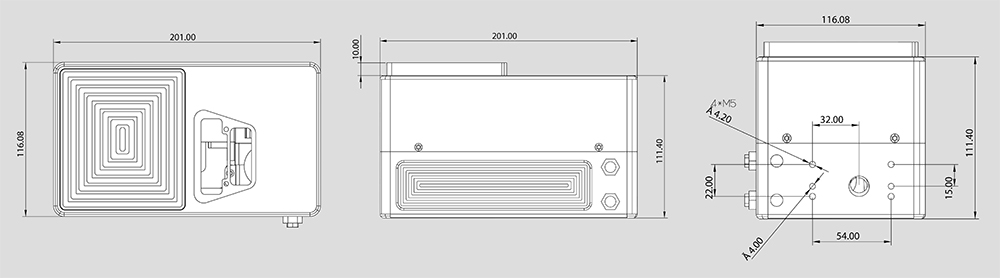

| 尺寸图 |  | |
| 特点 | 光斑精细，集成性高，应用广泛 适合精密深雕、飞行打标与曲面标记等 | |
| 型号 | 高速P-H-14FB | 高速高功率P-HG-14FB |

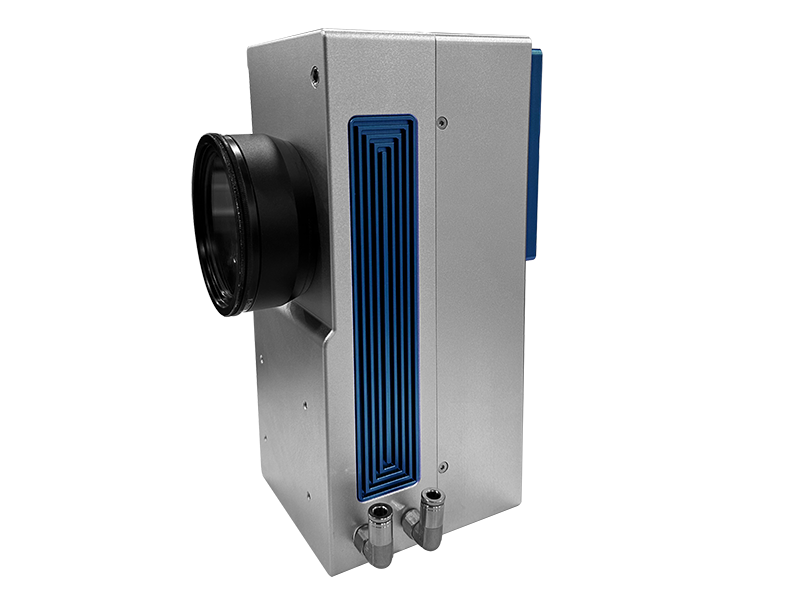

| 产品图 |  | |
| 打标速度 | 4000mm/s | 4000mm/s |
| 定位速度 | 7000mm/s | 7000mm/s |
| 通光孔径 | 14mm | |
| 入射光斑 | 7mm | |
| 打标范围 (mm) | 70-600mm | |
| 变焦范围 (以场镜范围110*110mm，F=160为例) | 9mm | |
| 适用功率 | ≤200W | ≤300/500W |
| 尺寸 | 263.3*111.4*120.6mm | |

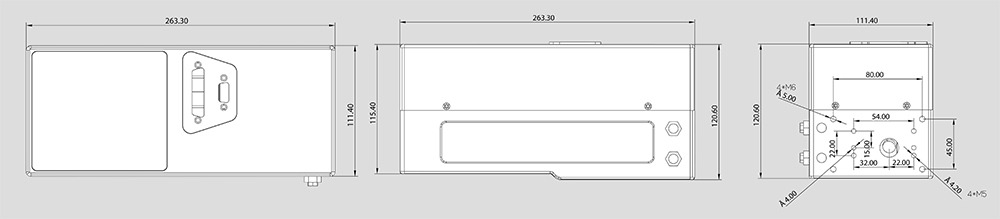

| 尺寸图 |  | |
| 特点 | 在较大范围内有较好的光斑模式 适合较大尺寸曲面标记，对速度、功率与一致性均有苛刻要求的场镜 | |
紫外 (355nm)
| 型号 | 高速P-H-10UV | 高速高功率P-HG-10UV |
| 产品图 |  | |
| 打标速度 | 8000mm/s | 8000mm/s |
| 定位速度 | 12000mm/s | 12000mm/s |
| 通光孔径 | 10mm | |
| 入射光斑 | 7mm | |
| 打标范围 (mm) | 70-600mm | |
| 变焦范围 (以场镜范围100*100mm，F=160为例) | 13mm | |
| 适用功率 | ≤25W (ns) | ≤30W (ps) |
| 尺寸 | 263.3*111.4*120.6mm | |
| 尺寸图 | | |
| 特点 | 光斑精细，集成性高，应用广泛 适合精密水晶内雕、玻璃钻孔与曲面标记等 | |
| 型号 | 高速P-H-14UV | 高速高功率P-HG-14UV |
| 产品图 |  | |
| 打标速度 | 4000mm/s | 4000mm/s |
| 定位速度 | 7000mm/s | 7000mm/s |
| 通光孔径 | 14mm | |
| 入射光斑 | 7mm | |
| 打标范围 (mm) | 70-600mm | |
| 变焦范围 (以场镜范围110*110mm，F=160为例) | 4mm | |
| 适用功率 | ≤25W (ns) | ≤30W (ps) |
| 尺寸 | 263.3*111.4*120.6mm | |
| 尺寸图 | | |
| 特点 | 在较大范围内有较好的光斑模式 适合较大尺寸曲面标记，对速度、功率与一致性均有苛刻要求的场镜 | |
绿光 (532nm)
| 型号 | 高速P-H-10GR | 高速P-H-14GR |

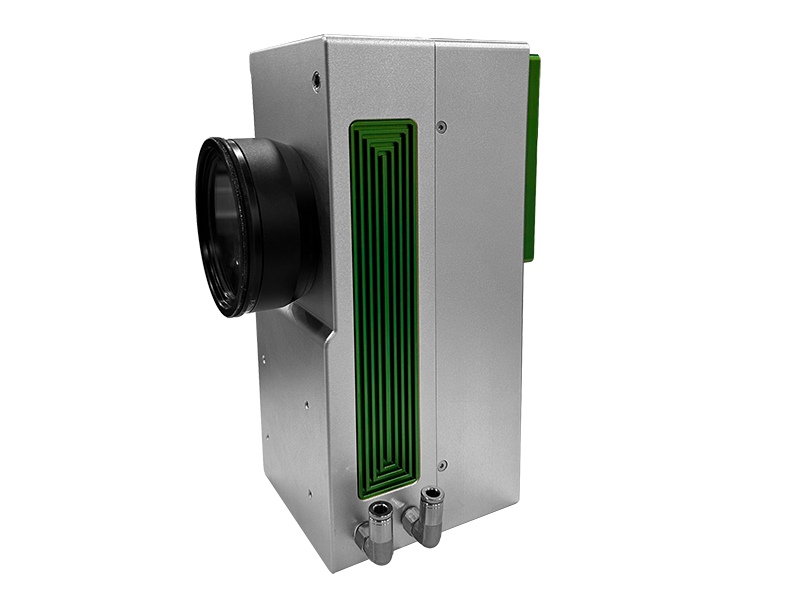

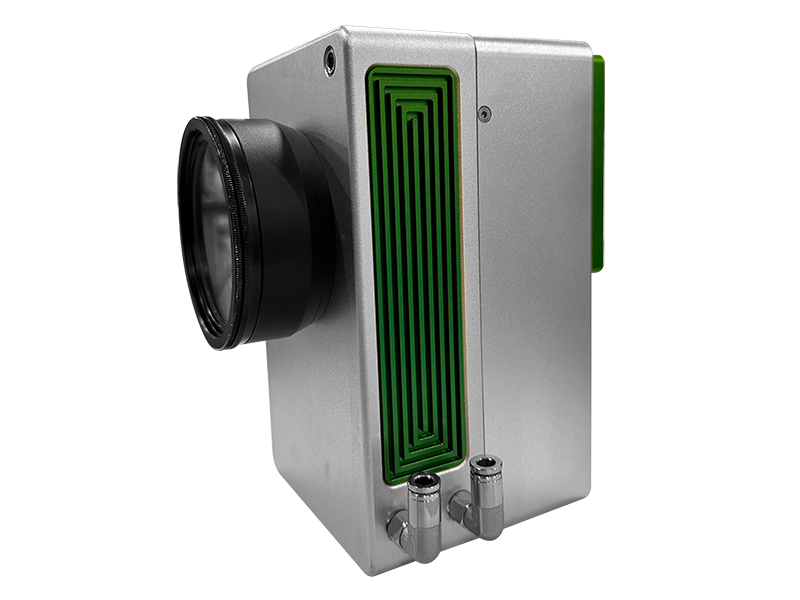

| 产品图 |  |  |
| 打标速度 | 8000mm/s | 2000mm/s |
| 定位速度 | 12000mm/s | 12000mm/s |
| 通光孔径 | 10mm | 14mm |
| 入射光斑 | 7mm | |
| 打标范围 (mm) | 70-350mm | 70-350mm |
| 变焦范围 (以场镜范围100*100mm，F=160为例) | 24mm | 14.5mm |
| 适用功率 | ≤25W(ns) | ≤25W (ns) |
| 尺寸 | 201*116.08*111.4mm | 263.3*111.4*120.6mm |
| 尺寸图 | | |
| 特点 | 光斑精细，集成性高，应用广泛 适合精密水晶内雕、玻璃钻孔与曲面标记等 | 在较大范围内有较好的光斑模式 适合较大尺寸曲面标记，对速度、功率与一致性均有苛刻要求的场镜 |
手册型录
| 名称 | 文件大小 | 时间 | 点击下载 |
| 3D振镜Plus款 | 11.8MB | 2025.10.27 | |
