大幅面及超大幅面打标、浮雕及高低位阶打标、平面打标
产品特性
◆ 先进的小光斑设计方案，线条精细。
◆ 精确的光路设计与加工，大幅面和曲面加工能量衰减小。
◆ XY轴扫描速度小于等于800mm/s，动态Z轴速度达到1200mm/s。
◆ 改变焦点的位置，适用于浮雕及大幅面等3D应用。
◆ 该光学扫描系统具有速度快、低漂移、高定位精度和运行可靠稳定等特点，匹配1064nm激光源。
◆ 广泛应用于金属材料、食品包装等各种行业。
规格参数
| 振镜规格参数 | |||||
| 型号 | FB-PR30 | ||||
| 通光孔径 | 30mm | ||||
| 输入光斑 | 7.5mm | ||||
| 聚焦模式 | 前聚焦 | ||||
| XY轴速度 | ≤800mm/s | ||||
| 动态Z轴速度 | ≤1200mm/s | ||||
| 工作幅面 | 800*800mm | 900*900mm | 1000*1000mm | 1200*1200mm | 1300*1300mm |
| 变焦范围 | 200mm | 250mm | 300mm | 400mm | |
| 工作焦距 | 1052~1252mm | 1182~1432mm | 1319~1619mm | 1584~1984mm | 1719mm |
| 适应激光器功率 | ≤200W | ||||
| 重复标刻精度 | 5urad | ||||
| 通用协议 | XY2-100协议 | ||||
| 工作偏转角 | ±10 | ||||
| 最大增益漂移 | 50 | ||||
| 环境温度 | 0-50℃ | ||||
| 重量 | 8.2KG | ||||
| 尺寸 | 409.2*172*163.8mm | ||||

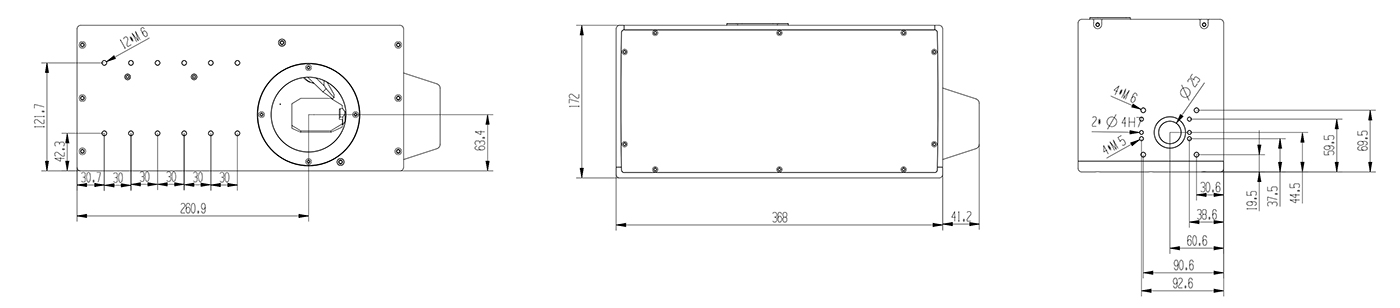

尺寸图
