升降工作桌、平板升降台、立式升降台、电动升降台
升降台选型表
| 类型 | 升降工作桌 | 平板升降台 | 电动升降台 | |||
| 名称 | 重型升降工作桌 | 轻型升降工作桌 | 重型平板升降台 | 轻型平板升降台 | 电动升降台 | |

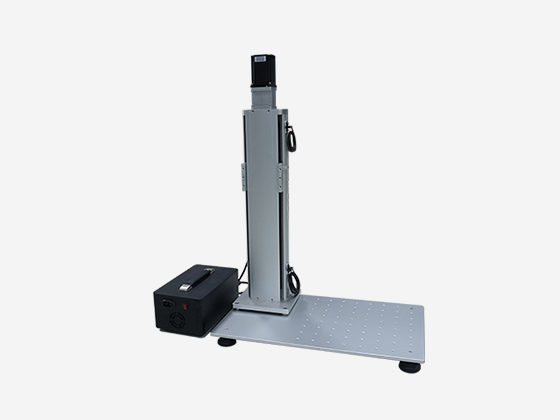

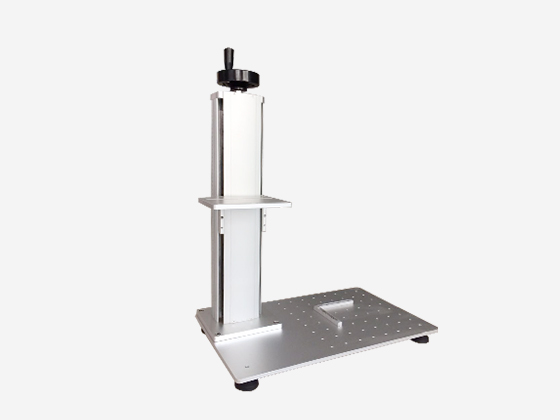

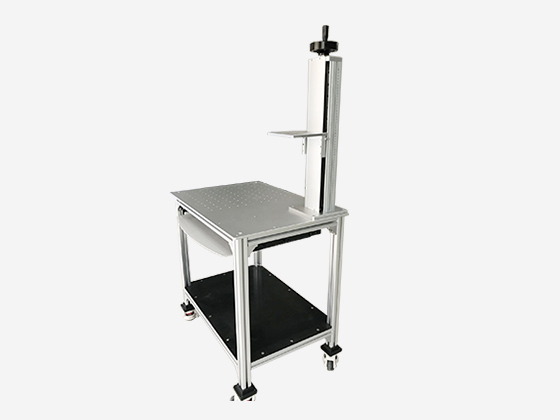

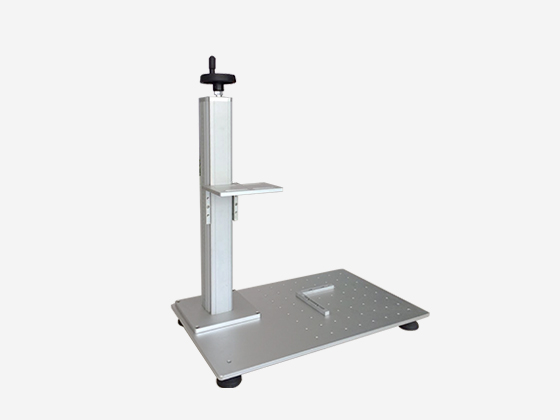

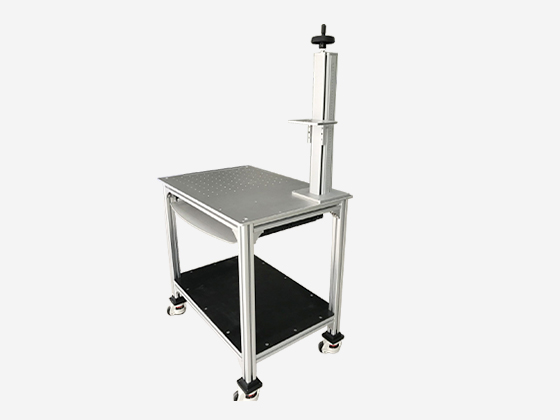

| 型号 | CK-HLD-L500 | CK-HLT-L450 | CK-HLT-L500 | CK-LT-L450 | 使用控制盒电动升降台 | 配合板卡软件电动升降台 |
| 产品图 |  |  |  |  |  | |
| 升降柱尺寸 | 630*175*175mm | 570*160*160mm | 630*175*175mm | 570*160*160mm | 可选 | 可选 |
| 升降柱重量 | 9.4kg | 4.2kg | 9.4kg | 4.2kg | / | / |
| 工作桌尺寸 | 760*750*520mm | 760*750*520mm | 550*340*8mm | 550*340*8mm | / | / |
| 工作桌重量 | 16kg | 16kg | 4.3kg | 4.3kg | / | / |
| 承载板 | 标准180*155*10mm 可按需求定制 | 标准155*115*8mm 可按需求定制 | 标准180*155*10mm 可按需求定制 | 标准155*115*8mm 可按需求定制 | / | / |
| 工作升降范围 | 105-555mm | 90-490mm | 105-555mm | 90-490mm | / | / |
| 电机 | / | / | / | / | 60*60*140mm (比手摇型高90mm) | 60*60*140mm (比手摇型高90mm) |
| 电源箱尺寸 | / | / | / | / | 280*150*120mm | 280*150*120mm |
| 电源箱重量 | / | / | / | / | 2.5kg | 2.5kg |
| 开关尺寸 | / | / | / | / | 65*60*60mm | 65*60*60mm |
| 开关重量 | / | / | / | / | 1.75kg | 1.75kg |
| 解析度 | / | / | / | / | 0.5mm | 0.1mm |
| 限位开关 | / | / | / | / | 用于控制升降台的行程和限位保护 | 用于控制升降台的行程和限位保护 |
| 分辨率 | / | / | / | / | 10000p/rev(默认),可调节 | 10000p/rev(默认),可调节 |
| 应用领域 | / | / | / | / | 用于Z方向需要精密调整的领域 | 用于Z方向需要精密 调整的领域 |
| 总重量 | 25.4kg | 20.2kg | 13.7kg | 8.5kg | / | / |
| 承载重量 | ≤40kg | ≤25kg | ≤40kg | ≤25kg | / | / |
| 适用范围 | 适用于CO2，光纤，端 泵，紫外，绿光等激光器固定 | 适用于光纤，端泵等 激光器固定 | 适用于CO2，紫外，绿 光，光纤，端泵等激光 器固定 | 适用于光纤，端泵等 激光器固定 | 适用于CO2，光纤，端泵，紫外，绿光等 激光器固定 | |
| 类型 | 立式升降台 | |||||||
| 名称 | 立式重型升降台 | 立式升降台 | 可升降为立式 水平平移升降台 | 可升降为立式 平移旋转升降台 | ||||

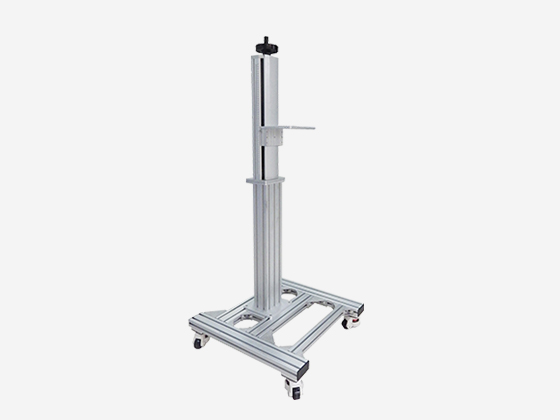

| 型号 | CK-LPH-H120 | CK-LPH-H140 | CK-LPH-H160 | CK-LP-H120 | CK-LP-H140 | CK-LP-H160 | CK-HLP-H120/140/160 | CK-LPRH-H120/140/160 |
| 产品图 | |  | ||||||
| 升降柱尺寸 | 1410*300*180mm | 1610*300*180mm | 1810*300*180mm | 1350*175*175mm | 1550*175*175mm | 1750*175*175mm | 见标准立式升降台尺寸 | 见标准立式升降台尺寸 |
| 升降柱重量 | 21.4kg | 22.4kg | 23.4kg | 15.6kg | 16.6kg | 17.6kg | 见标准立式升降台重量 | 见标准立式升降台重量 |
| 工作桌尺寸 | 610*610*130mm | 610*610*130mm | 610*610*130mm | 610*610*130mm | 610*610*130mm | 610*610*130mm | 见标准立式升降台尺寸 | 见标准立式升降台尺寸 |
| 工作桌重量 | 9.3kg | 9.3kg | 9.3kg | 9.3kg | 9.3kg | 9.3kg | 见标准立式升降台重量 | 见标准立式升降台重量 |
| 承载板 | / | / | / | / | / | / | / | |
| 工作升降范围 | 800-1245mm | 1000-1445mm | 1200-1645mm | 810-1260mm | 1010-1460mm | 1210-1660mm | 见标准立式升降台尺寸 | 见标准立式升降台尺寸 |
| 平移升降柱尺寸 | / | / | / | / | / | / | 570*65*60mm | / |
| 平移升降柱重量 | / | / | / | / | / | / | 4.73kg | / |
| 平移升降柱 平移范围 | / | / | / | / | / | / | 130~530mm | / |
| 旋转支撑座尺寸 | / | / | / | / | / | / | / | 140*100*10mm |
| 旋转支撑座重量 | / | / | / | / | / | / | / | 1.06kg |
| 总重量 | 30.7kg | 31.2kg | 32.5kg | 24.9kg | 25.9kg | 26.9kg | 29.63kg/30.63kg/3163kg | 31.69kg/3269kg/33.69kg |
| 承载重量 | < 50kg | < 50kg | < 50kg | ≤40kg | ≤40kg | ≤40kg | ≤40kg | ≤40kg |
| 适用范围 | 适用于CO2，光纤，紫外，绿光等重型激光器固定 | 适用于CO2，光纤，紫外，绿光等激光器固定 | ||||||
