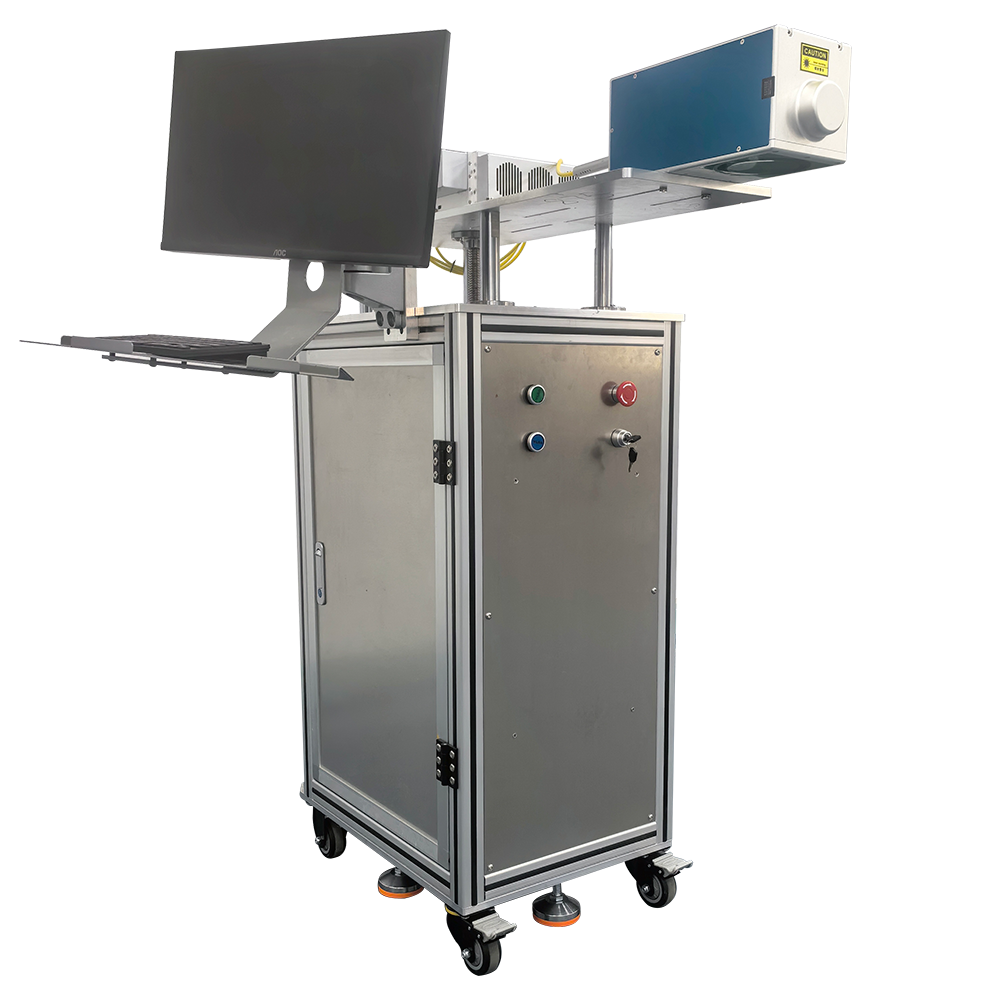

  • 光纤20光斑大幅面激光打标机

    300-680mm范围可打
    大幅面打标，可扩展微曲面打标

  • 光纤30光斑大幅面激光打标机

    800-1300mm范围可打
    超大幅面打标、切割，可扩展微曲面打标

产品优势
    1. 超大幅面打标

    2. 采用大光斑3D振镜，最大打标范围可达1300mm

    1. 速度快

    2. 光纤20光斑 3D动态振镜，最快速度可达20000mm/s
      光纤30光斑 3D动态振镜，最快速度可达15000mm/s

    1. 机身优势

    2. 机身整合精密灵巧，轻松移动

    1. MarkingMate
      +
      大幅面功能

    2. 开通大幅面打标功能，解决大幅面材料无法一次性打标难题。另可扩展MM3D微曲面、高低位打标功能

光纤大幅面应用领域

应用材质：适用于 不锈钢、合金、铝板、铜、铁 等金属以及非金属物件的加工

  • 主要材质/行业应用领域

    主要针对大范围的金属或者非金属适用于光纤光源的物件，符号或连续图案一次性加工，如集装车厢，铝型板材，大理石纹理，墓碑标刻等

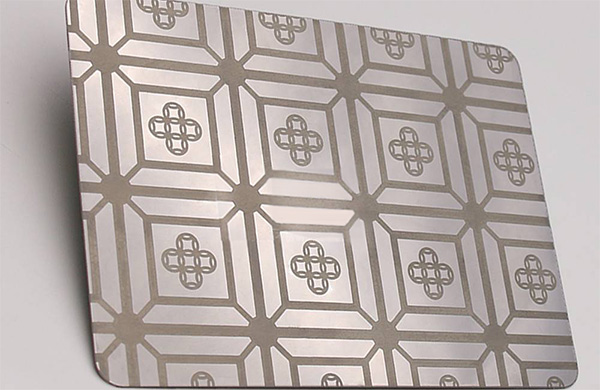

    1. 600*480mm不锈钢连续图案打标

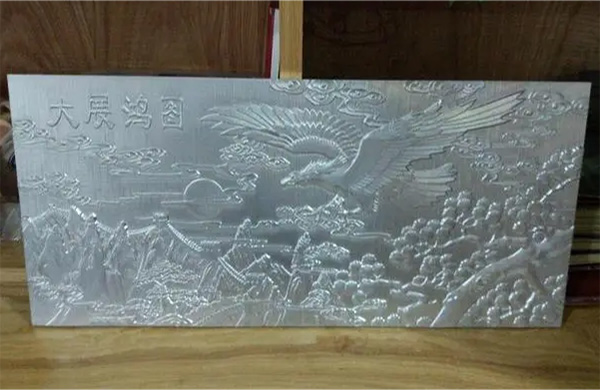

    2. 650*320mm金属浮雕

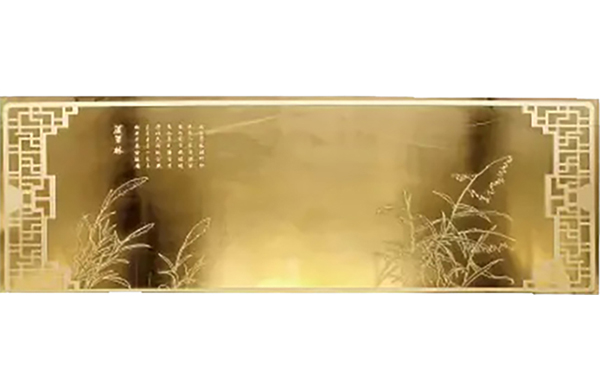

    3. 1200mm屏风标记

  • 功能应用领域

    通过三轴控制，可实现大幅面打标以及微曲面加工

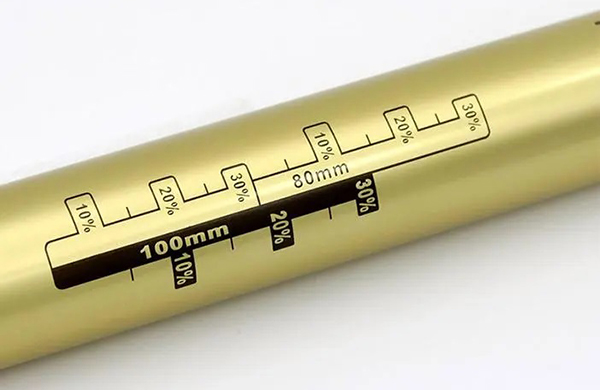

    1. 幅面450mm，直径200mm刻度线标刻

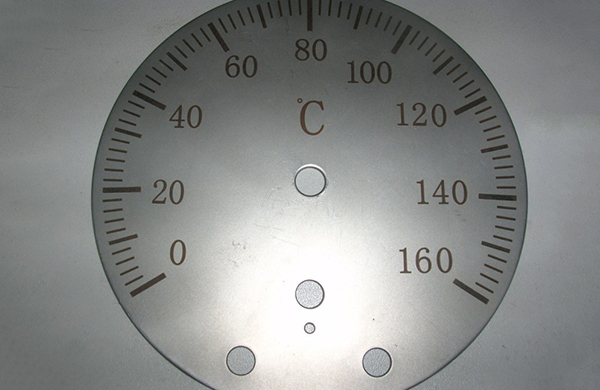

    2. 直径300mm刻度线标刻

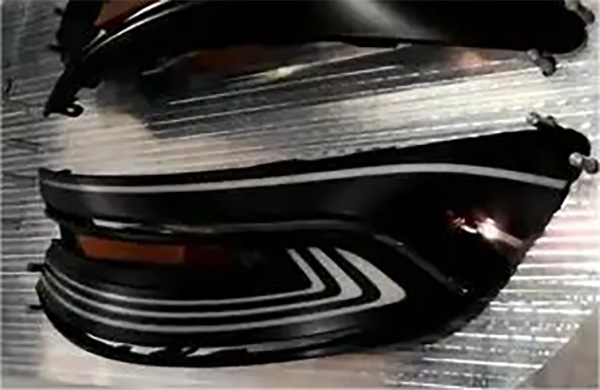

    3. 1200mm新能源汽车剥漆

规格参数
20光斑 光纤大幅面激光打标机
整机构成：激光打标软件 + 激光控制卡 + 3D振镜 + 激光器 + 电源 + 打标升降台
型号CK-U-60 FB3DCK-U-100 FB3DCK-U-120 FB3D
激光器功率60W100W120W
冷却方式风冷
波长10.64um
激光打标软件MarkingMate + 大幅面功能
激光控制卡UMC4（USB接口）
3D振镜FB-20 光斑3D振镜
扫描速度≤2000mm/s
工作幅面（mm）300*300400*400500*500600*600
工作焦距（mm）385514665904
线宽（mm）0.03910.04880.06080.0683
功能特点大幅面打标
可扩展功能曲面打标、高低位打标
用户操作高集成计算机，正版windows系统
标准：简易中文版；支持多种语言定制
电源与线缆长度3~5m
I/O接口，脚踏开关，紧急开关，警示开关等通讯接口
工作环境需求电力需求：110V~240V，50/60Hz
环境温度：0~45℃
搭配打标升降平台选型A型（Z轴行程：85~145cm）
B型（Z轴行程：115~188cm）
30光斑 光纤大幅面激光打标机
整机构成：激光打标软件 + 激光控制卡 + 3D振镜 + 激光器 + 电源 + 打标升降台
型号CK-U-60 FB3DCK-U-100 FB3DCK-U-120 FB3D
激光器功率60W100W120W
冷却方式风冷
波长10.64um
激光打标软件MarkingMate + 大幅面功能
激光控制卡UMC4（USB接口）
3D振镜FB-30 光斑3D振镜
扫描速度≤1200mm/s
工作幅面（mm）800*800900*9001000*10001200*12001300*1300
工作焦距（mm）1052118213191584 1719
线宽（mm）0.08070.09120.10130.1152
功能特点超大幅面打标
可扩展功能曲面打标、高低位打标
用户操作高集成计算机，正版windows系统
标准：简易中文版；支持多种语言定制
电源与线缆长度3~5m
I/O接口，脚踏开关，紧急开关，警示开关等通讯接口
工作环境需求电力需求：110V~240V，50/60Hz
环境温度：0~45℃
搭配打标升降平台选型A型（Z轴行程：85~145cm）
B型（Z轴行程：115~188cm）
