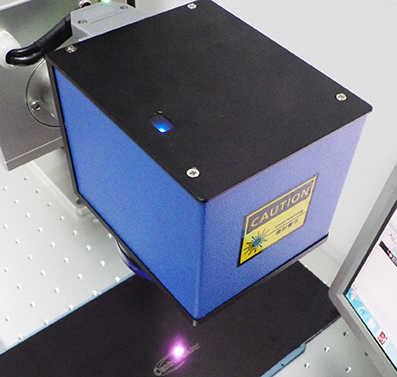

CK-DH-10S
产品特点
一、创新型设计
◆ 创新型状态显示灯可清楚显示打标状态
◆ 快速动态反应，高速扫描速度
◆ 控制精度高，适应环境能力强
◆ 特有的伺服技术和结构有效降低电磁干扰，可持续高效率工作
◆ 温度漂移和失真小，线性佳，精度高
◆ 标准化生产和质量控制系统
二、安全认证及设计标准、国家专利
◆ 符合欧盟CE认证，安全可靠
| 灯号 | 颜色 | 状态 | 说明 | 创新型振镜LED指示灯说明
|
| LED1 | 橙色 | 常亮 | 信号接收异常 | |
| 熄灭 | ||||
| LED2 | 红色 | 常亮 | DA卡异常 | |
| 熄灭 | ||||
| LED3 | 蓝色 | 闪烁 | 运行正常 | |
| 熄灭 | ||||
| LED4 | 绿色 | 常亮 | 电源指示 | |
| 熄灭 |
规格参数
| 型号 | CK-DH-10-S |
| 通光孔径 | 10mm |
| 打标速度 | 3.5m/s |
定位速度 | 7m/s |
| 标刻速度 | 650cps |
| 模拟输入电阻 | 150±1%KΩ |
| 最大扫描角度 | ±20° |
| 重复定位精度 | ≤20 urad |
| 1%全范围阶跃响应时间 | 0.36ms |
| 10%全范围阶跃响应时间 | 0.7ms |
| 8小时以上漂移 | ＜0.3 mrad |
| 零点漂移 | ≤50 urad/k |
| 操作温度 | 25℃+10℃ |
| 电压 | ±15 VDC |
| 通讯协议 | XY2-100 |
| 镜片反射波长 | 10640nm, 1064nm, 355nm, 532nm |
| 尺寸 | 132*108*100mm |
| 重量 | 1.42kg |
