CK-U-30 FB3D、CK-U-50 FB3D、CK-U-100 FB3D
E3D激光打标机 - 解决了传统激光打标在标准及非标准面、高低位阶等物体上打标的难题。
使字体扭曲变形模糊成为了过去式!
产品功能应用

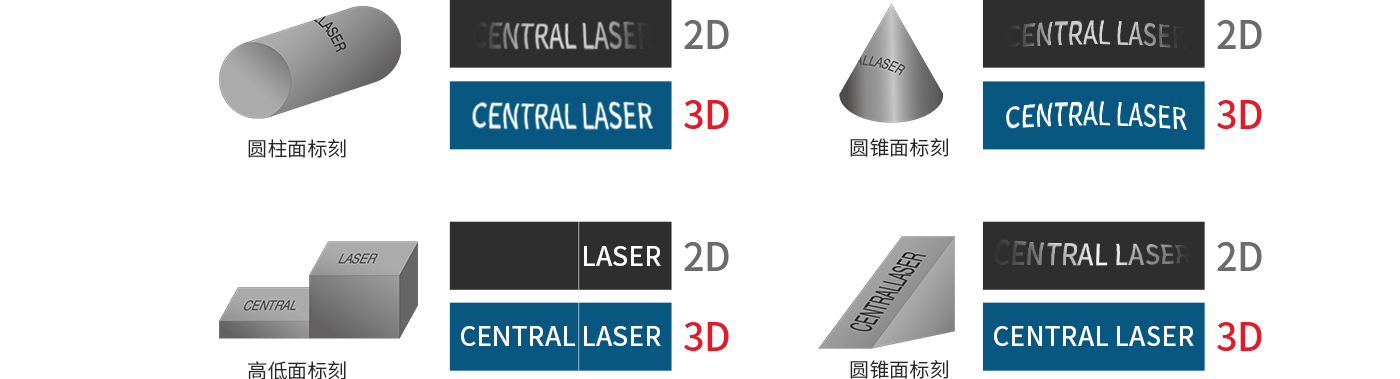

· 标准及非标准曲面打标 - 标准曲面：针对斜面、球面等规则曲面，可直接应用打标。 - 非标准曲面：从外部汇入STL模型，将内容投射或贴附不规则曲面上打标。 |
|
|
· 高低位阶打标 - 静态高低位：在焦距范围内，可一次性针对多种不同高度工件进行打标。 |
| |
· 深雕、浮雕、3D模型汇入 - 3D振镜内建三轴镜片，直接控制焦距变化，一次性完成深雕作业。 |
| |
软件优势
 - 多种语言可供选择，并可透过简单修改文本文件客制各种语言版本 | - 支持Windows操作系统，并随微软窗口演化，提供最新版本 |
| - 提供多样化绘图功能，如点，线，弧，圆，矩形，曲线等 | - 可汇入3D矢量图及位图等，格式如stl、stp、dxf、dwg等共20余种 |
| - 自动文字来源可为自动累加数字序号，由文本文件中读取系统日期 | - 精密的镜头校正方法支持，确保打标精度 |
适用领域

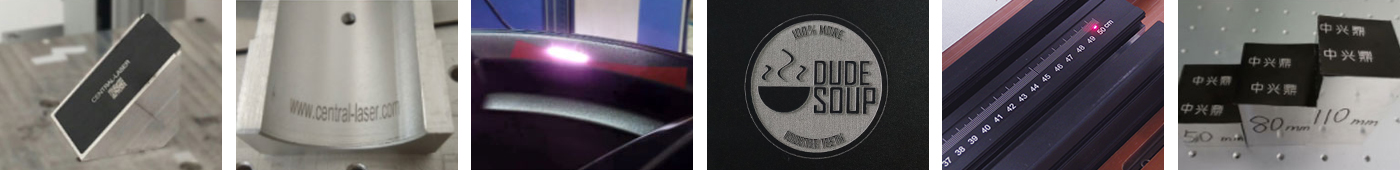

广泛应用于产品标记、微加工、划线、雕刻、精密机械、首饰、卫生洁具、手表、塑胶按键、电子元件、五金工具，移动通讯工具，汽车配件等领域。
技术参数
| 型号 | CK-U-30 FB3D | CK-U-50 FB3D | CK-U-100 FB3D |
| 激光器 | Fiber | Fiber | Fiber |
| 激光功率 | 30W | 50W | 100W |
| 激光波长 | 1064nm | ||
| 脉冲宽度 | 90~110ns | 90~110ns | 170~190ns |
| 脉冲能量 | ＜1.05mJ | ＜1.05mJ | ＜1.5mJ |
| 打标深度 | 2mm及以上 | ||
| XY轴扫描速度 | ≤7000mm/s | ||
| 动态Z轴速度 | ≤3000mm/s | ||
| 场镜 | 可更换70-500mm | ||

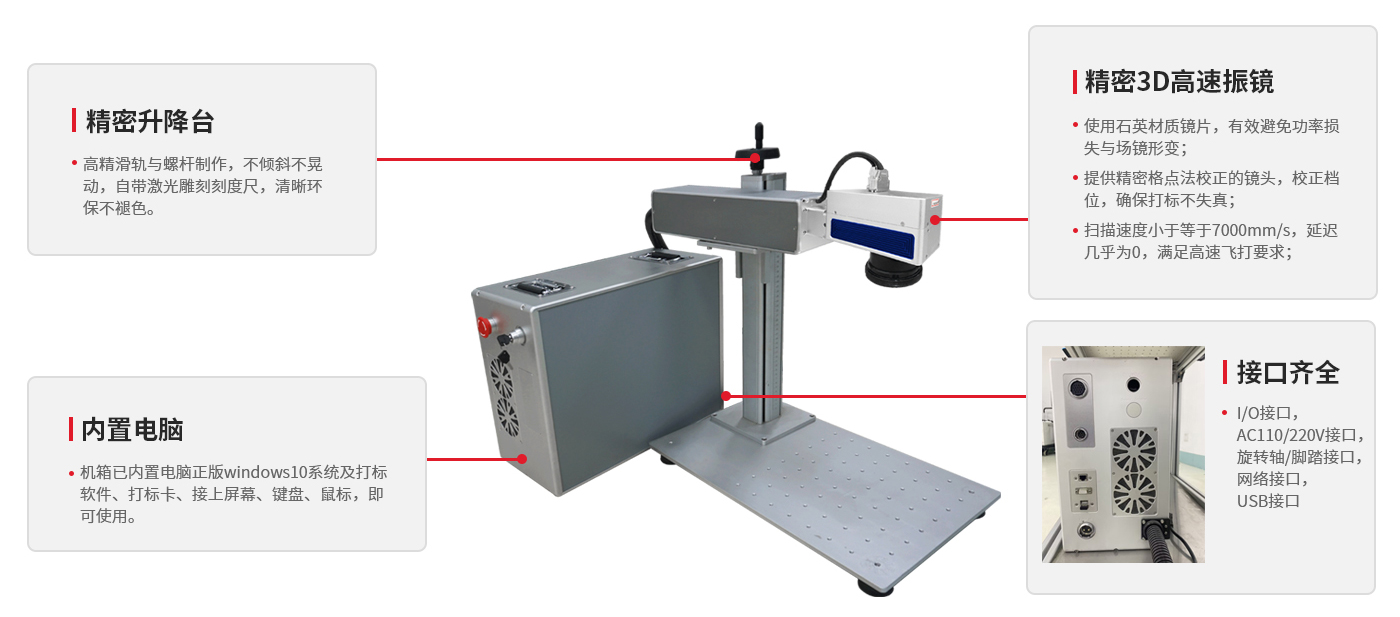

| 用户操作 | 高集成计算机，正版Windows10系统，搭配MM3D软件 | ||
| 国际语言版 | |||
| 电源与线缆长度3~5m | |||
| I/O接口，脚踏开关，紧急开关，警示开关等通讯接口 | |||
| 振镜接线方式 | 振镜后接线、振镜上接线 | ||
| 电力需求 | 110~220V，50/60Hz | ||
| 环境温度 | -5~50℃ | ||
| 冷却方式 | 风冷 | ||
| 尺寸 | 光机座：601*86*96mm（*），电源箱：494*376*218mm（*） | ||
| 重量 | 35kg | 40kg | |
| 可选配件 | 重型升降工作桌 | ||
| 烟雾净化器 | |||
| 扩展功能 | 视觉定位、XY滑台，大图分割等功能 | ||
选用场镜对应焦距范围参考表
| 场镜规格 | 场镜工作范围 （mm） | 场镜变焦范围 （mm） |
| F100 | 70*70 | 13 |
| F160 | 110*110 | 21 |
| F210 | 150*150 | 33 |
| F290 | 200*200 | 79 |
| F420 | 300*300 | 157 |
手册型录
| 名称 | 文件类型 | 文件大小 | 时间 | 点击下载 |
| E3D 光纤激光打标机 | 安装与维护手册 | 7.68MB | 2023.12.26 |  |
| 型录 | 1.53MB | 2023.12.26 | |
