CK-M3D-3DFB-P
| 后聚焦3D动态振镜 | or | 前聚焦3D动态振镜 |

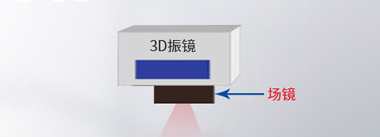

需要搭配场镜 焦距变化由动态Z轴和场镜共同决定 光斑质量好，更适合深雕，切割 打标范围由场镜决定 最大范围：600*600mm |

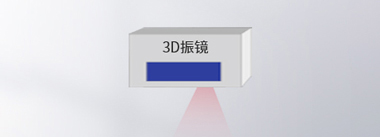

无需场镜 焦距变化完全由动态Z轴决定 光斑质量一般，适合大幅面打标 最大打标范围：1200*1200mm （使用30光斑） | |

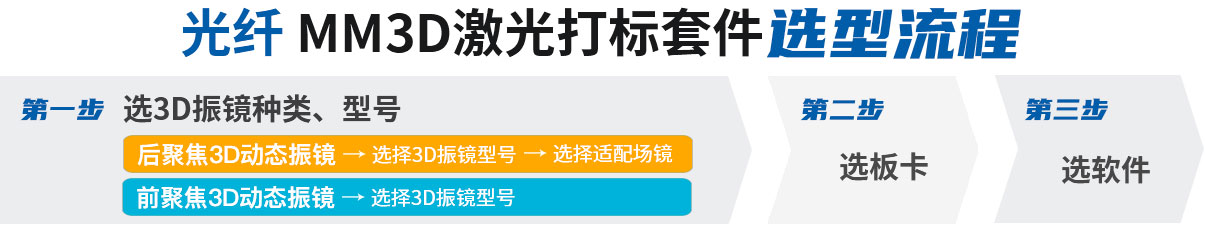

选择后聚焦 | 选择前聚焦 |
| 型 号 | P10 | P10(水冷) | P14 | |
| 产品图 |
|
|
| |
| 通光孔径 | 10mm | 10mm | 14mm | |
| 输入光斑 | 7mm | 7mm | 7mm | |
| XY轴速度 | ≤7000mm/s | ≤7000mm/s | ≤2000mm/s | |
| Z轴动态速度 | ≤3000mm/s | ≤3000mm/s | ≤2000mm/s | |
| 性能差异 | 标刻品质 | 好 | 好 | 较好 |
| 散热模式 | 自然散热 | 强制水冷，可长时间高负荷工作 | 自然散热，散热性较好 | |
| 光斑质量 | 细腻均匀，性能稳定 | 光斑更细、更均匀、力量更强 | ||
| 功能特性 | 曲面、模型汇入打标、深雕切割等 | 光斑小，力量强，更适合深雕、切割等 | ||
| 功能 | 平面打标 | √ | √ | √ |
| 曲面打标 | √ | √ | √ | |
| 模型汇入打标 | √ | √ | √ | |
| 高低位阶打标 | √ | √ | √ | |
| 浮雕、深雕 | √ | √ | √ | |
| 切割 | √ | √ | √ | |
| 型录下载 |  型录下载 | 型录下载 | 型录下载 | |
| 演示视频 |
| |||
| ||||
| ||||
| ||||
| ||||
| 材 质： | 普通场镜（L） | 石英场镜（M） | 熔石英场镜（H） | |
| 激光器功率（W）： | 20W / 30W | 50W / 100W / 200W | 50W / 100W以上 | |
| 场镜范围（mm） | 100*100 | √ | √ | |
| 200*200 | √ | √ | ||
| 300*300 | √ | √ | ||
| 400*400 | √ | |||
| 500*500 | √ | |||
| 600*600 | √ | |||
| 型 号 | PR10 | PR20 | PR30 | ||||
| 产品图 |
|
|  | ||||
| 通光孔径 | 10mm | 20mm | 30mm | ||||
| 输入光斑 | ≤7mm | ≤7.5mm | |||||
| XY轴速度 | >7000mm/s | >1100mm/s | >800mm/s | ||||
| Z轴动态速度 | 3000mm/s | 2000mm/s | 1200mm/s | ||||
| 差异性功能特点 | 3D打标入门级产品，在模具纹理、纹理刻蚀、PCB打标中广泛应用 | 大幅面打标、曲面浮雕、划线、纹理加工、剥漆等应用中有着优秀表现 | 超大幅面加工，在大幅面打标、浮雕、曲面打标、模具纹理、膜切等应用中有着卓越的表现 | ||||
| 功能 | 平面打标 | √ | √ | √ | |||
| 标准曲面打标 | √ | √ | √ | ||||
| 高低位阶打标 | √ | √ | √ | ||||
| 浮雕 | √ | √ | √ | ||||
| 大幅面打标 | √ | √ | |||||
| 超大幅面打标 | √ | ||||||
| 工作幅面 （mm） | 300*300 | 816*816 | 903*903 | 1018*1018 | 1200*1200 | ||
| 焦 距 （mm） | 86 | 1140 | 1267 | 1363 | 1710 | ||
| 线 宽 （mm） | 0.036 | 0.0807 | 0.0912 | 0.1013 | 0.1152 | ||
| 型录下载 | 型录下载 | 型录下载 | 型录下载 | ||||
| 演示视频 |  演示视频 | 演示视频 | 演示视频 | ||||
| 板 卡 | PMC2e | UMC4 |
| 接 口 | PCIe | USB |
| 运算速度 | 内建DSP，打标不占CPU时间，运算速度更快 | 运算相对较慢 |
| 集成性能 | 极高，尤其适合复杂模型，稳定性强 | 组装方便，容易拓展 |
| 是否支持离线打标 | 否 | 是 |
| 光纤激光器接线方式 | 搭配IPG转接线 | 搭配IPG转接板 |
| 型录下载 | 型录下载 | 型录下载 |
| 软 件 | MM3D软件（首选） | MarkingMate软件+ 大幅面打标功能 | MarkingMate软件+ 2.5D打标功能 | |
| 应 用 | 曲面及不规则面打标 | √ | ||
| 大幅面打标 | √ | √ | ||
| 3D成型 | √ | |||
| 深雕 | √ | √ | ||
| 切割 | √ | |||
| 平面打标 | √ | √ | √ | |
| 高低位打标 | √ | √ | ||
| 搭配振镜 | 前聚焦振镜 | √ | √ | √ |
| 后聚焦振镜 | √ | √ | ||
| 滑台控制（扩展功能） | √ | √ | √ | |
手册型录
| 名称 | 文件类型 | 文件大小 | 时间 | 点击下载 |
| MM3D激光打标套件 | MM3D套件型录 | 838KB | 2022.12.01 |  |
| MM3D使用手册 | 22.2MB | 2022.12.01 | | |
| PMC2e板卡使用手册 | 3.04MB | 2022.12.01 | | |
| UMC4板卡使用手册 | 4.75MB | 2022.12.01 | | |
| UMC4板卡简易接线手册 | 3.30MB | 2022.12.01 | |
