CK-M3D-3DFB-P
| 型 号 | P10 | P10(水冷) | P10N | P14 | |

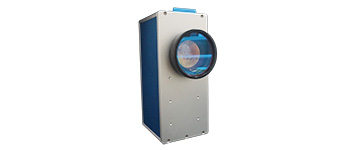

| 产品图 |
|
|  |
| |
| 通光孔径 | 10mm | 10mm | 10mm | 14mm | |
| 输入光斑 | 7mm | 7mm | 7mm | 7mm | |
| XY轴速度 | ≤7000mm/s | ≤7000mm/s | ≤7000mm/s | ≤2000mm/s | |
| Z轴动态速度 | ≤3000mm/s | ≤3000mm/s | ≤3000mm/s | ≤2000mm/s | |
| 性能差异 | 标刻品质 | 好 | 好 | 好 | 较好 |
| 散热模式 | 自然散热 | 强制水冷，适合长时间切割、深雕工作 | 体积小、精度高、速度快、更适合高温下使用 | 自然散热，散热性较好 | |
| 光斑质量 | 细腻均匀，性能稳定 | 光斑更细、更均匀、力量更强 | |||
| 功能特性 | 曲面、模型汇入打标、深雕切割等 | 光斑小，力量强，更适合深雕、切割等 | |||
| 功能 | 平面打标 | √ | √ | √ | √ |
| 曲面打标 | √ | √ | √ | √ | |
| 模型汇入打标 | √ | √ | √ | √ | |
| 高低位阶打标 | √ | √ | √ | √ | |
| 浮雕、深雕 | √ | √ | √ | √ | |
| 切割 | √ | √ | √ | √ | |
| 型录下载 |  型录下载 | ||||
| 演示视频 |
| ||||
| |||||
| |||||
| |||||
| |||||
| 材 质： | 普通场镜（L） | 石英场镜（M） | 熔石英场镜（H） | |
| 激光器功率（W）： | 20W / 30W | 50W ~ 200W | ≥100W | |
| 场镜范围（mm） | 100*100 | √ | √ | |
| 200*200 | √ | √ | ||
| 300*300 | √ | √ | ||
| 400*400 | √ | |||
| 500*500 | √ | |||
| 600*600 | √ | |||
| 10光斑选用场镜对应焦距范围参考表 | ||
| 场镜范围 (mm) | 最大最小焦距 (mm) | 可变焦距范围 (mm) |
| 70*70 【F100】 | 92~85 | 7 |
| 100*100 【F160】 | 201~176 | 25 |
| 150*150 【F210】 | 272~225 | 47 |
| 200*200 【F290】 | 372~291 | 81 |
| 250*250 【F380】 | 475~346 | 129 |
| 300*300 【F420】 | 578~402 | 176 |
| 400*400 【F650】 | 912~640 | 272 |
| 14光斑选用场镜对应焦距范围参考表 | ||
| 场镜范围 (mm) | 最大最小焦距 (mm) | 可变焦距范围 (mm) |
| 70*70 【F100】 | 113~109 | 4 |
| 110*110 【F160】 | 179.5~170.5 | 9 |
| 150*150 【F210】 | 236.5~221.5 | 15 |
| 200*200 【F290】 | 334~304 | 30 |
| 300*300 【F420】 | 487~424 | 63 |
| 400*400 【F580】 | 680~566 | 114 |
| 600*600 【F900】 | 1039~785 | 254 |
| 板 卡 | PMC2e | UMC4 |
| 接 口 | PCIe | USB |
| 运算速度 | 内建DSP，打标不占CPU时间，运算速度更快 | 运算速度快 |
| 集成性能 | 极高，尤其适合复杂模型，稳定性强 | 组装方便，可拓展XY滑台 |
| 是否支持离线打标 | 否 | 是 |
| 光纤激光器接线方式 | 搭配IPG转接线 | 搭配IPG转接板 |
| 型录下载 | 型录下载 | 型录下载 |
| 软 件 | MM3D软件（首选） | MarkingMate软件+ 大幅面打标功能 | MarkingMate软件+ 2.5D打标功能 | |
| 应 用 | 曲面及不规则面打标 | √ | ||
| 大幅面打标 | √ | √ | ||
| 3D成型 | √ | |||
| 深雕 | √ | √ | ||
| 切割 | √ | |||
| 平面打标 | √ | √ | √ | |
| 高低位打标 | √ | √ | ||
| 搭配振镜 | 前聚焦振镜 | √ | √ | √ |
| 后聚焦振镜 | √ | √ | ||
| 滑台控制（扩展功能） | √ | √ | √ | |
手册型录
| 名称 | 文件类型 | 文件大小 | 时间 | 点击下载 |
| MM3D激光打标套件 | MM3D 后聚焦打标套件综合型录 | 41.9MB | 2024.02.01 |  |
| MM3D使用手册 | 22.2MB | 2022.12.01 | | |
| PMC2e板卡使用手册 | 4.42MB | 2023.01.10 | | |
| UMC4板卡使用手册 | 2.48MB | 2023.01.10 | | |
| UMC4板卡简易接线手册 | 1.16MB | 2023.01.10 | |
